Обзор инверторного генератора Denzel GS-1100iF

Инверторные генераторы отлично обеспечивает стабильным и точным напряжением чувствительную электронику. А если он ещё и компактный, его можно брать с собой на природу и отдых. В данной статье познакомимся как раз с небольшим и лёгким инверторным генератором Denzel GS-1100iF.

Технические характеристики

Мощность номинал/мах – 1000/1100Вт

Выходное напряжение – 5В(USB)/230В(розетка)

Контроль напряжения – инвертор

Материал обмотки альтернатора - медь

Двигатель – 4Т бензиновый

Объём/мощность – 60см³/2л.с.

Объём масленого картера – 0.3л

Бензин – АИ-92

Объём топливного бака – 3.2л

Комплектация и внешний вид

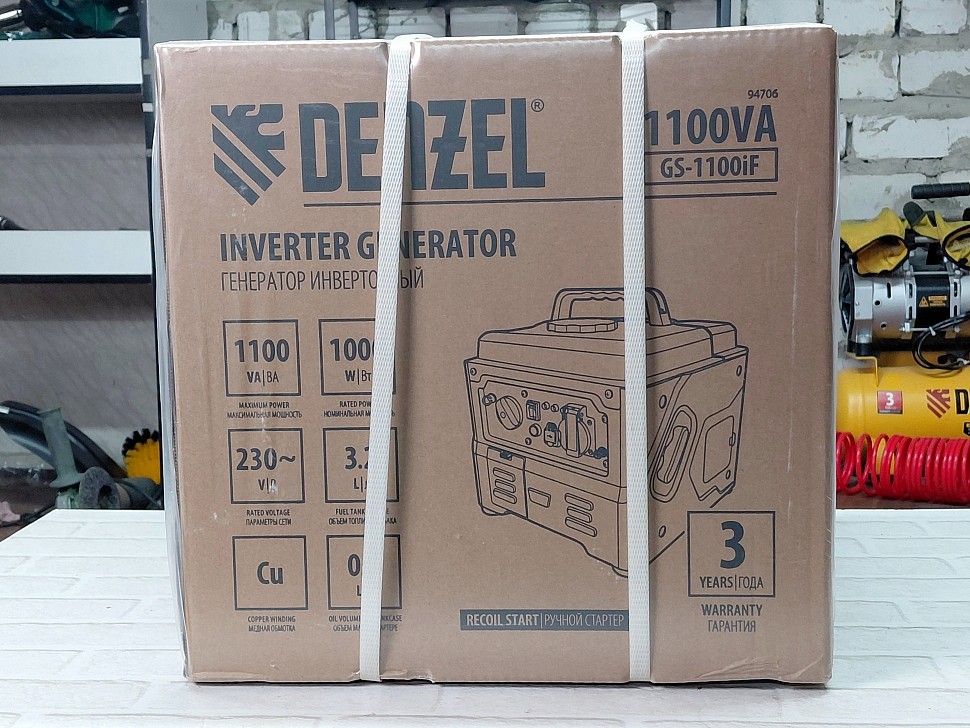

Инверторный генератор Denzel GS-1100iF поставляется в картонной коробке.

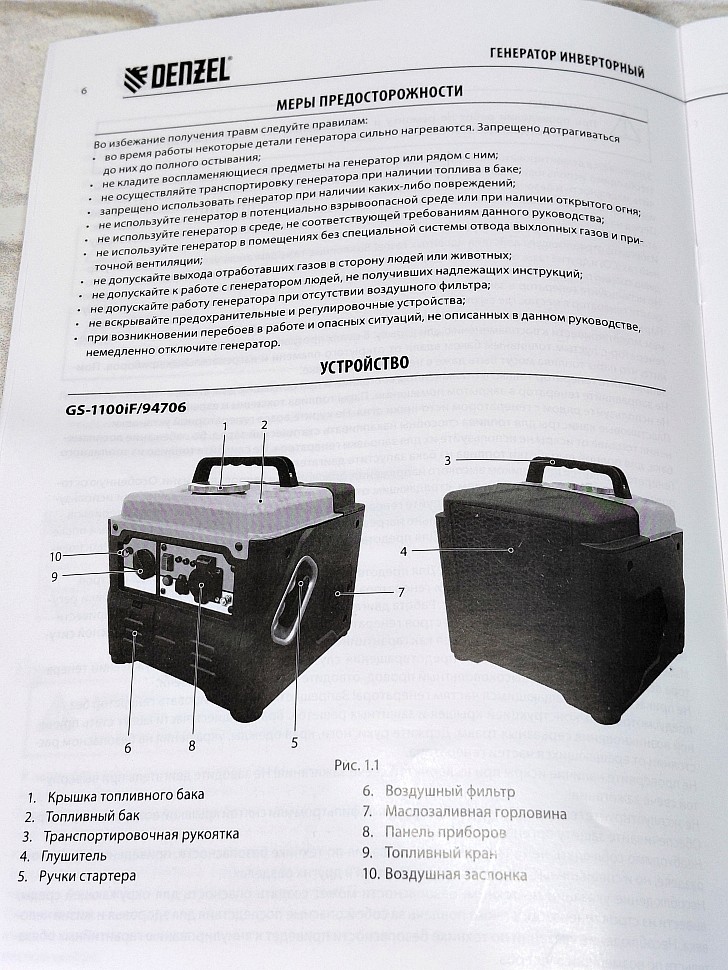

В комплекте поставки присутствует руководство по эксплуатации на русском языке.

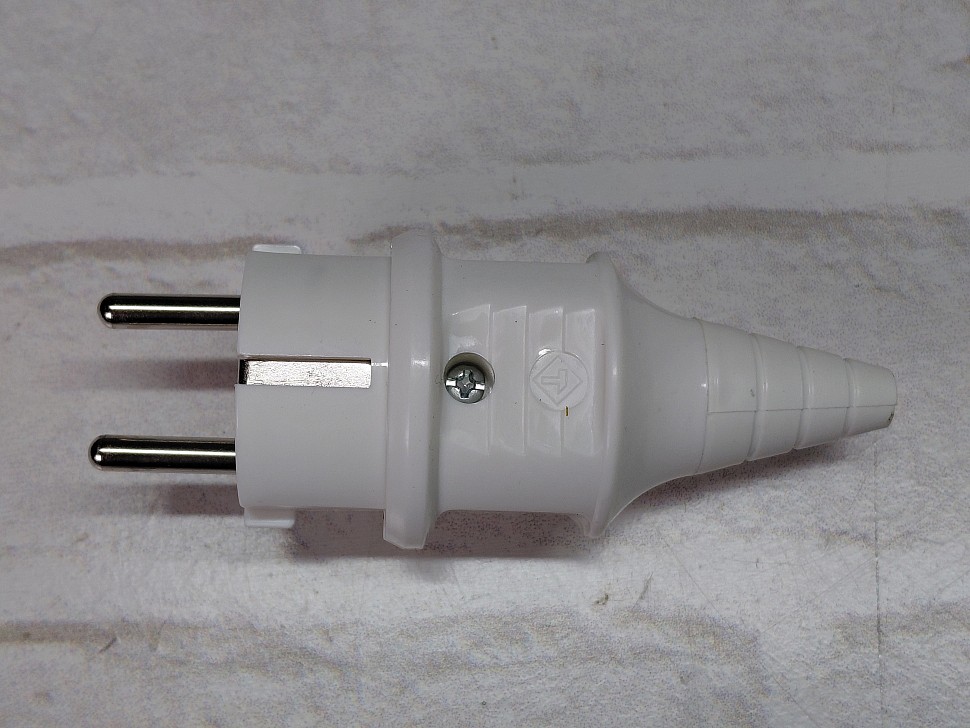

Разборная вилка на 230В трёх контактная с заземлением.

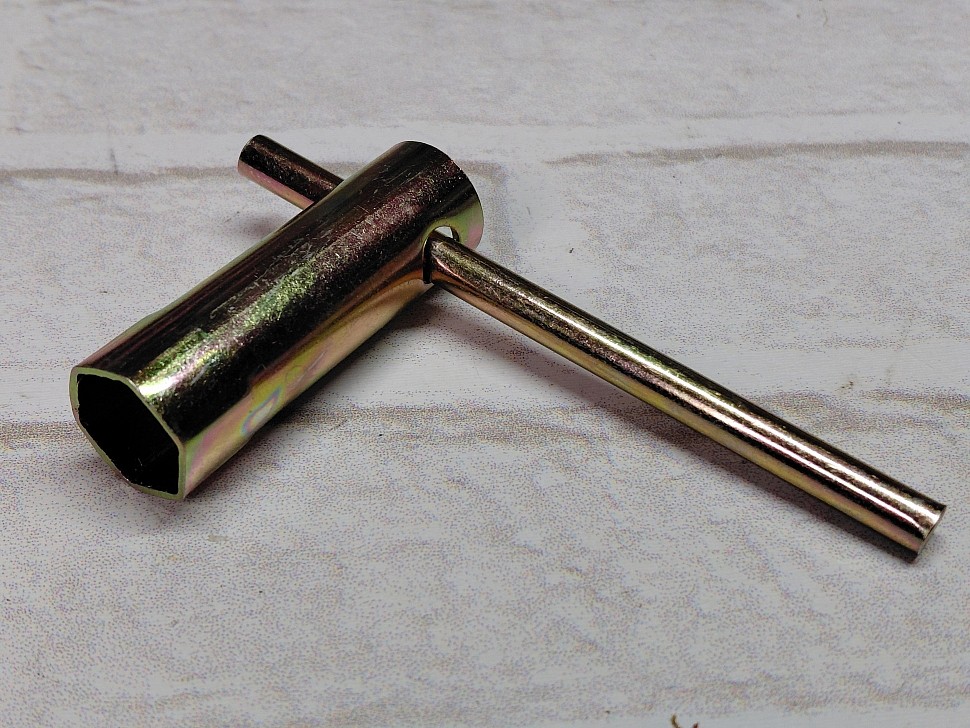

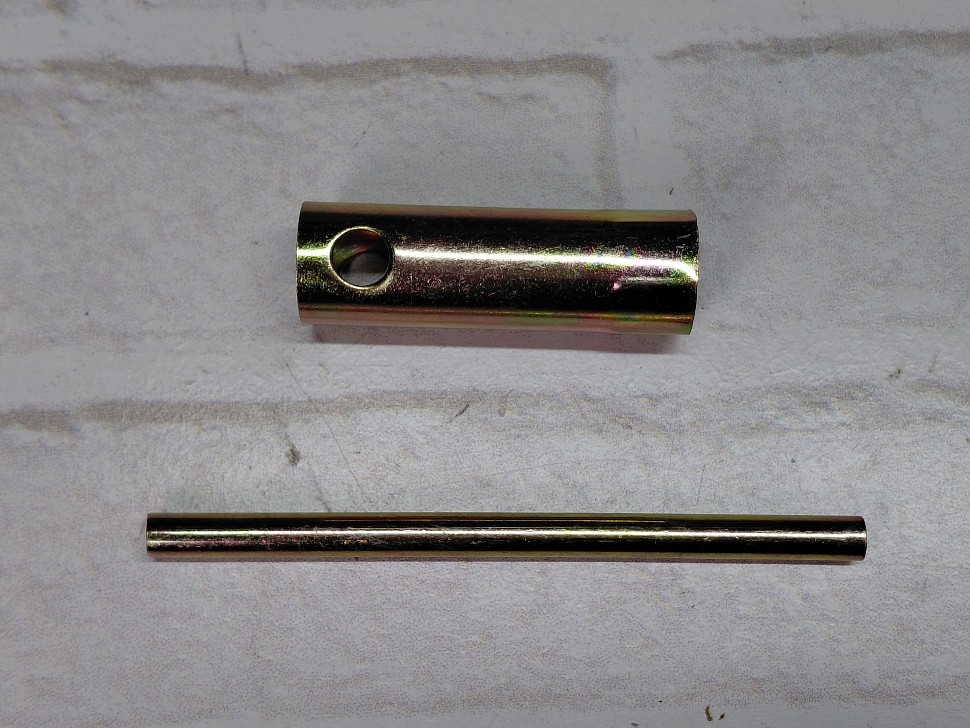

Трубчатый свечной ключ на 16мм.

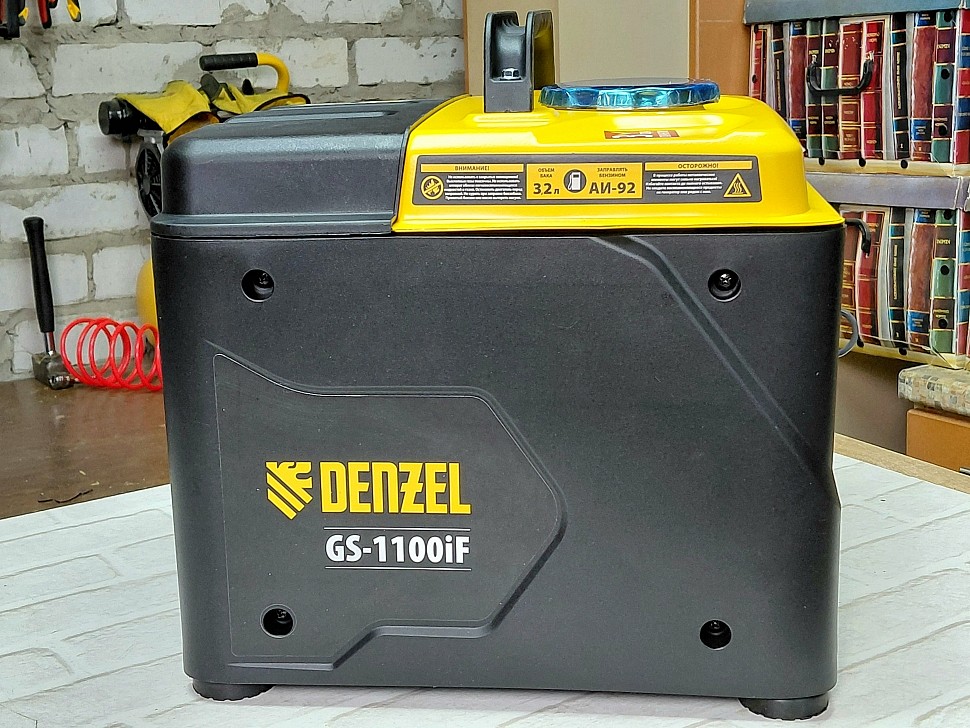

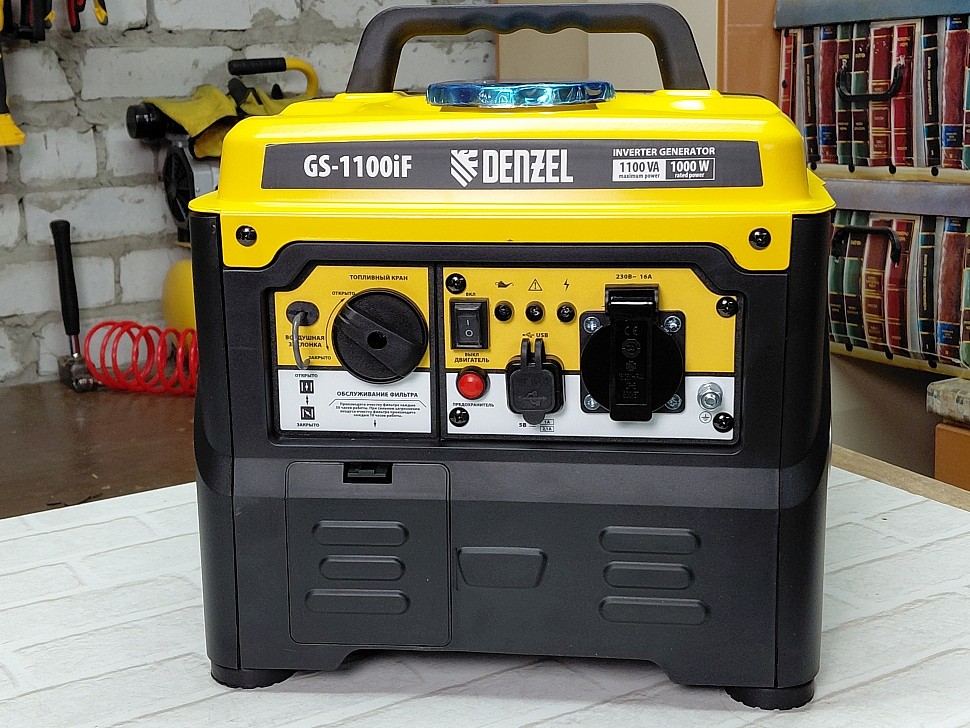

Внешний вид генератора со всех сторон. На лицевой панели размещены основные органы управления и сетевые выходы.

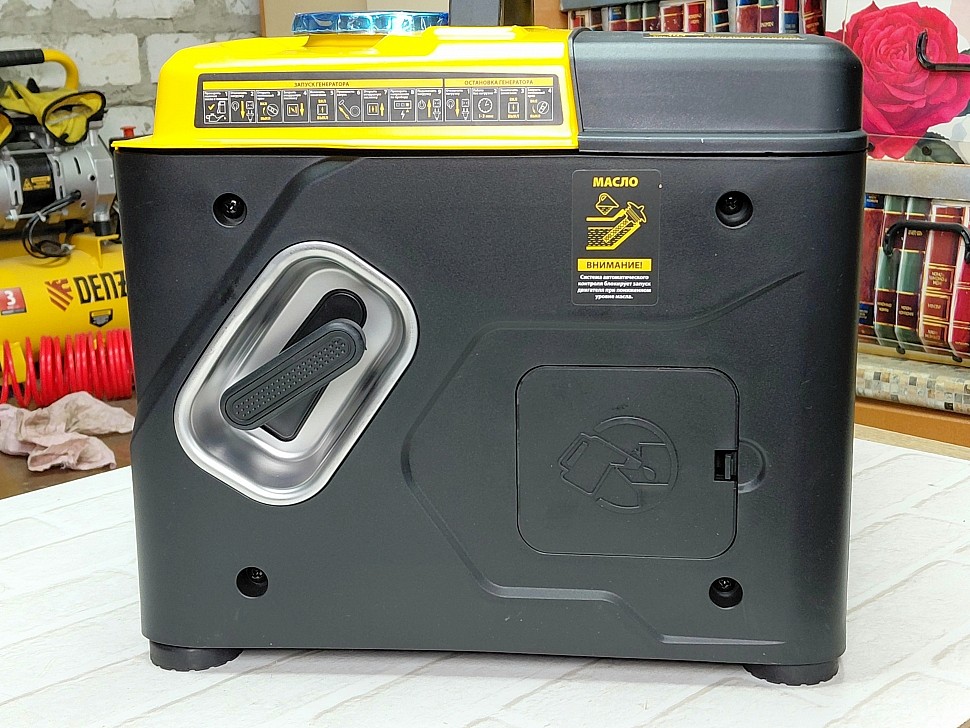

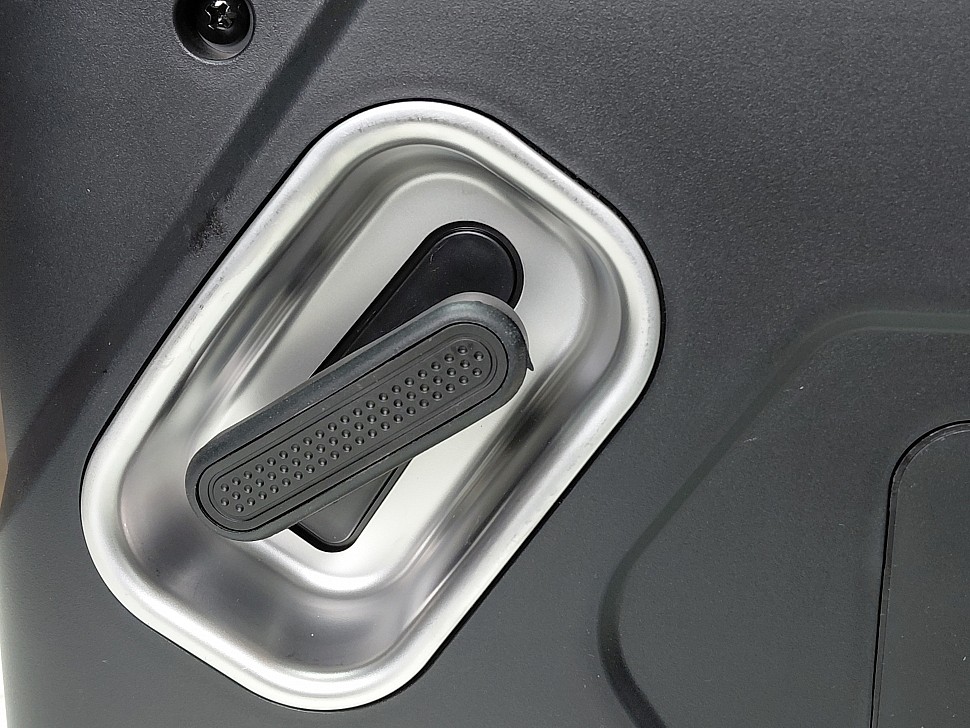

С одной стороны, расположен ручной стартер.

С другой стороны, съёмная крышка для обслуживания генератора.

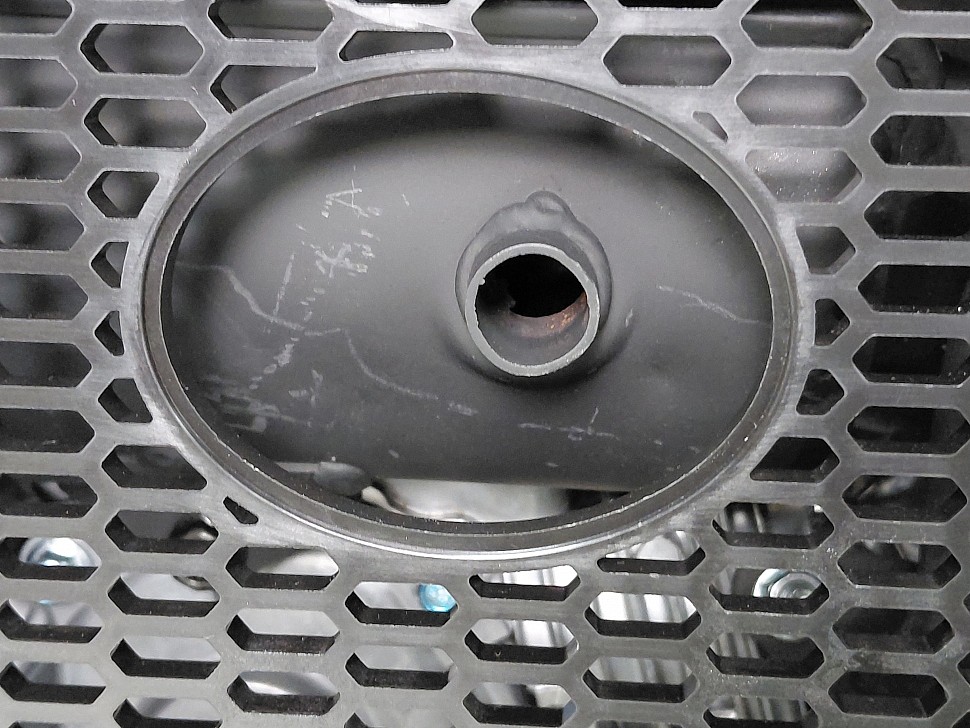

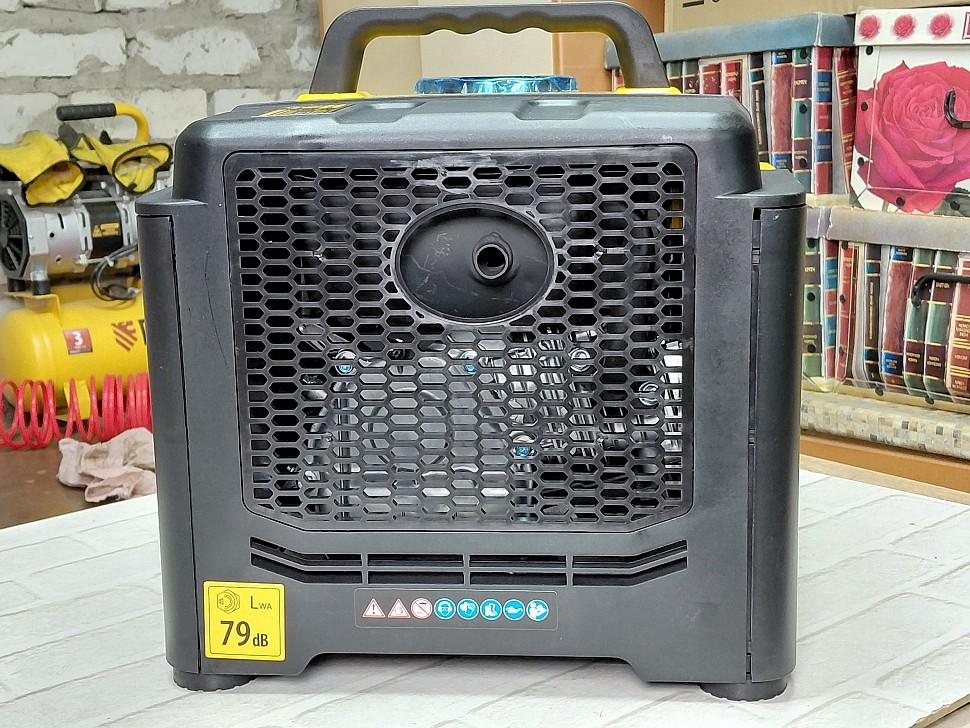

С задней стороны расположилась выхлопная система с глушителем. Стенка имеет форму сетки для лучшего теплоотвода и вентиляции.

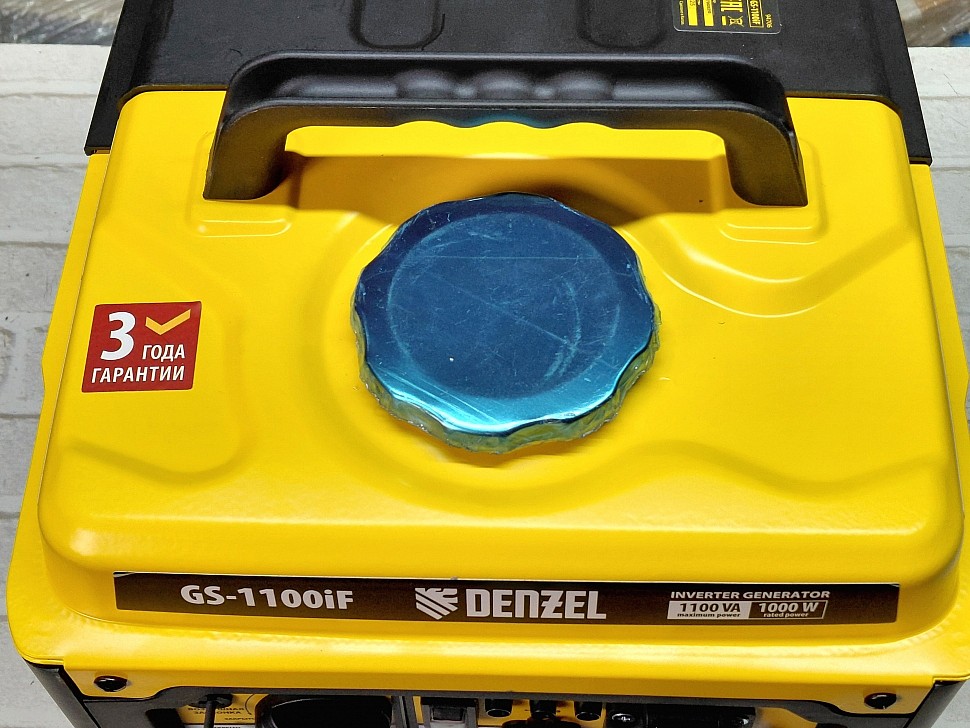

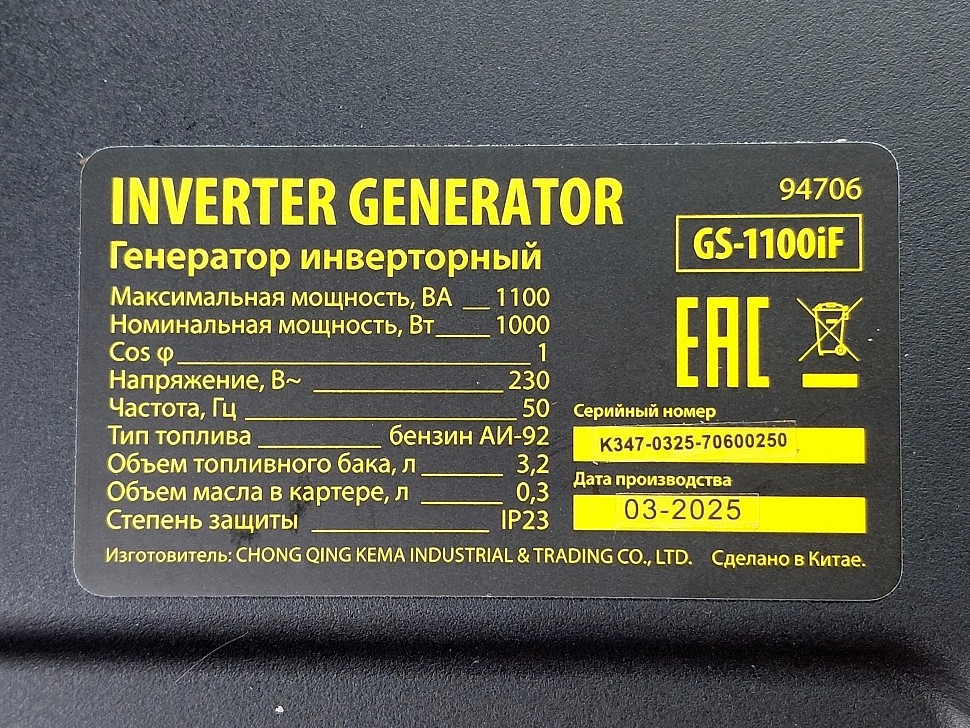

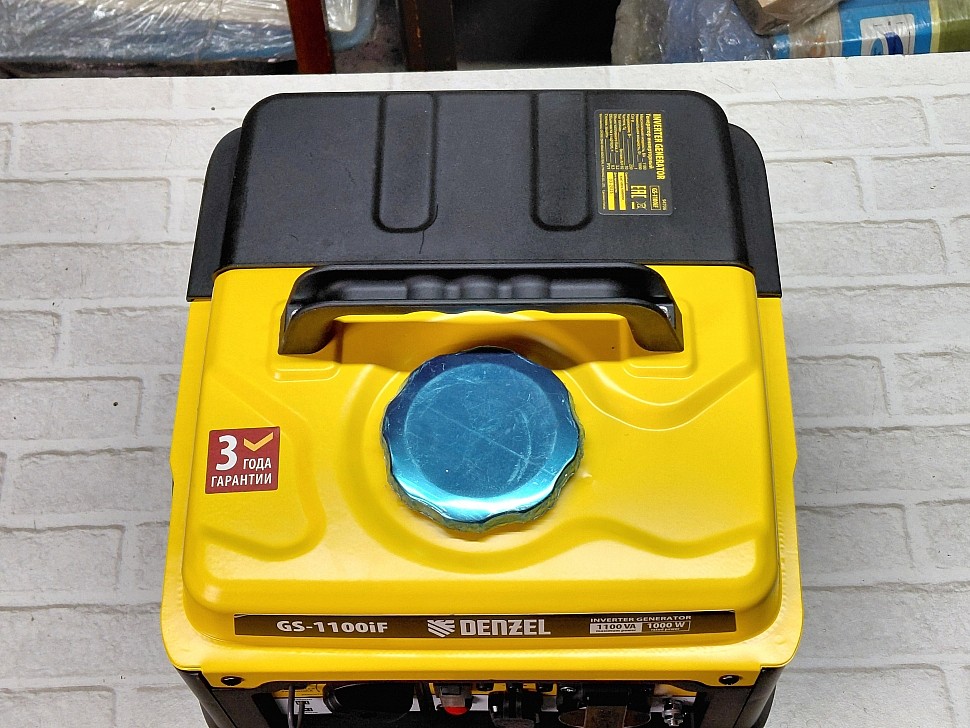

Сверху расположен топливный бак с ручкой для переноски. Информационная наклейка с основными техническими характеристиками, серийным номером и датой производства.

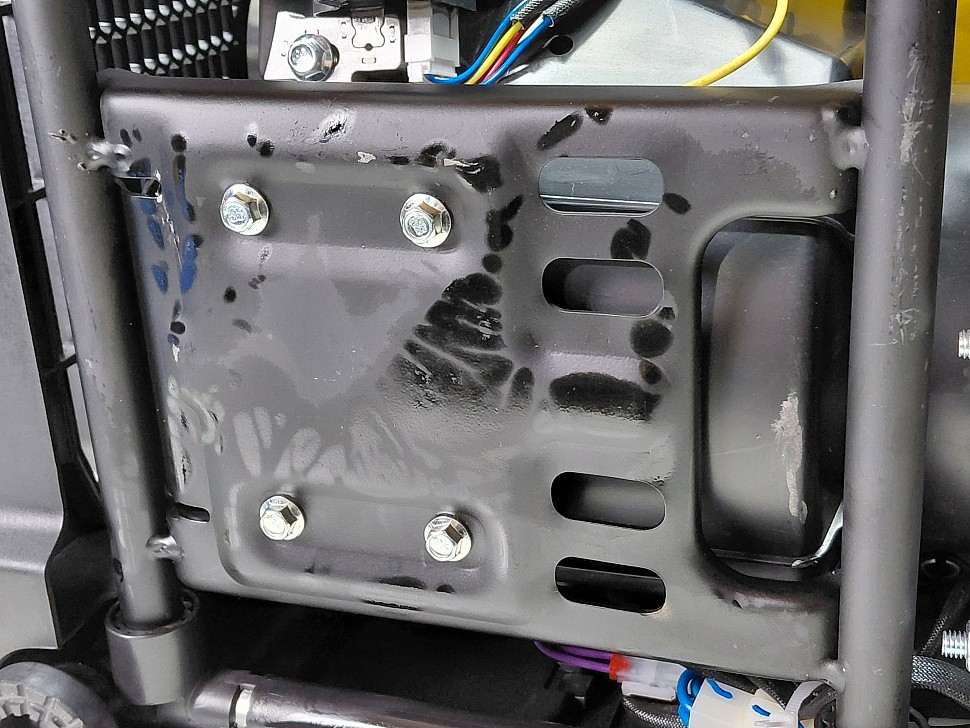

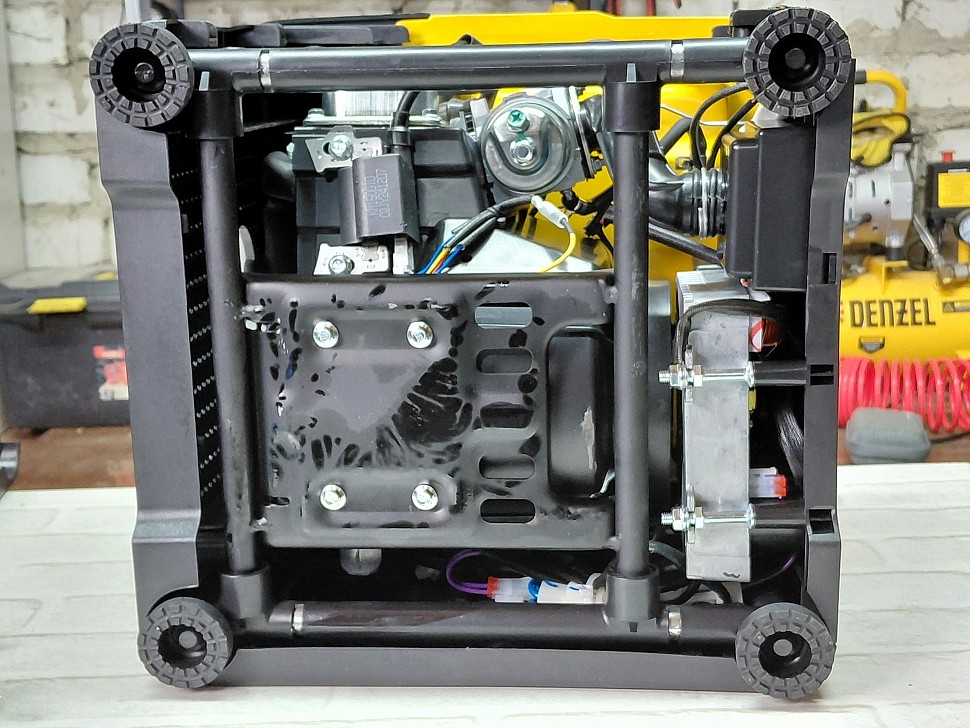

Вид снизу на генератор, видна стальная рама с массивной металлической пластиной по центру, что предаёт отличную жёсткость всей конструкции.

Резиновые ножки хорошо гасят вибрации при работе генератора, а также позволяют устойчиво стоять на разных, даже скользких поверхностях.

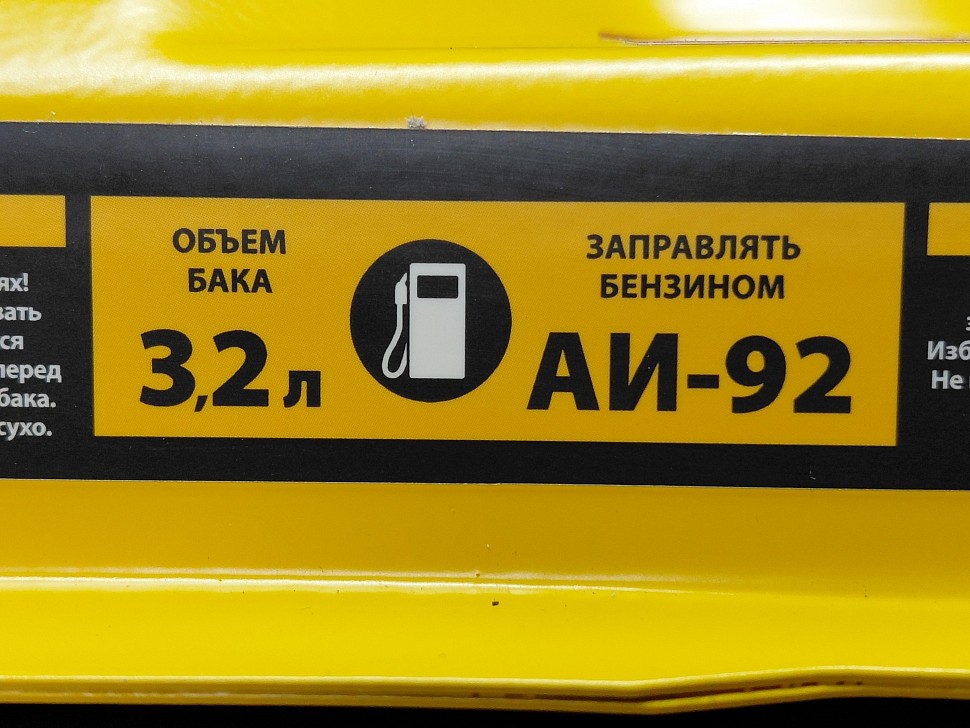

Топливный бак объёмом 3.2л с информационной наклейкой.

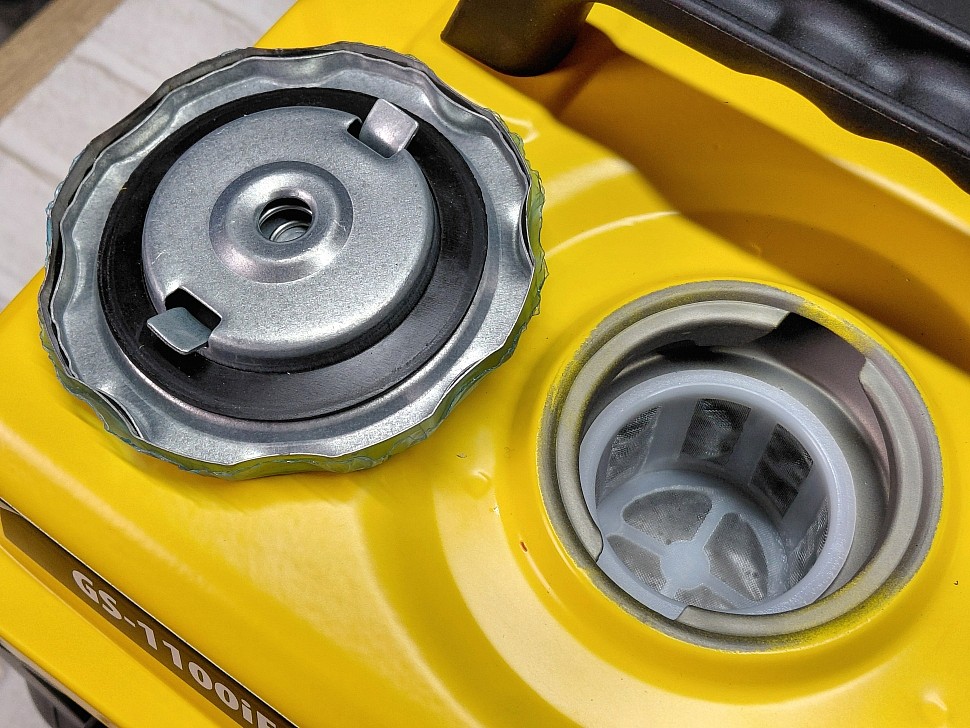

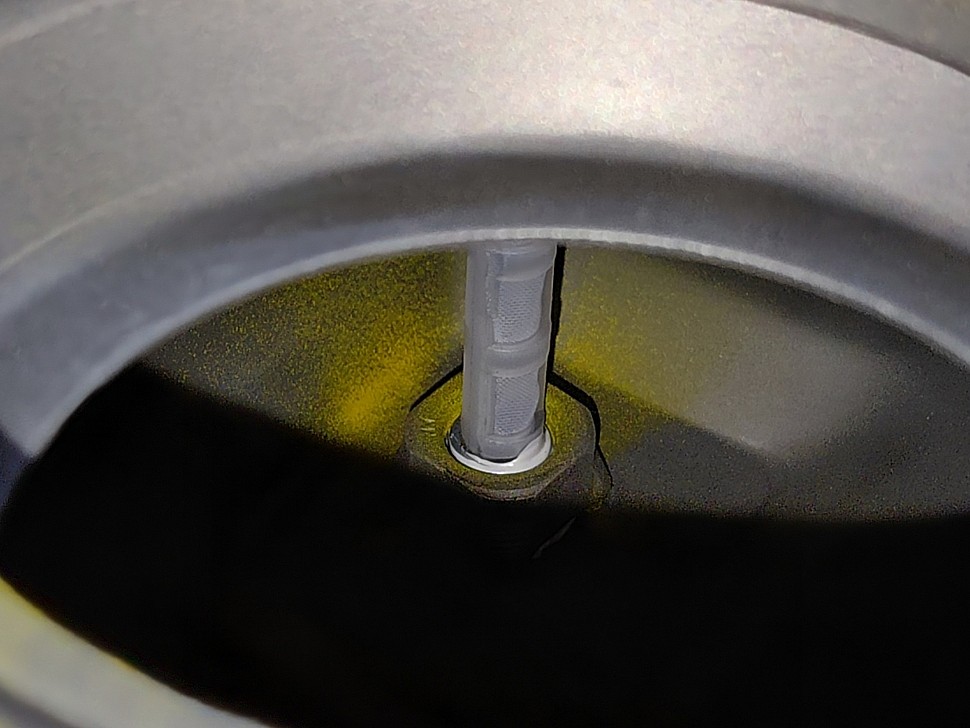

Крышка бака метал, в заливной горловине установлен фильтр. Внутри бака на кране установлен дополнительный фильтр. Оба фильтра грубой очистки топлива от видимых загрязнений.

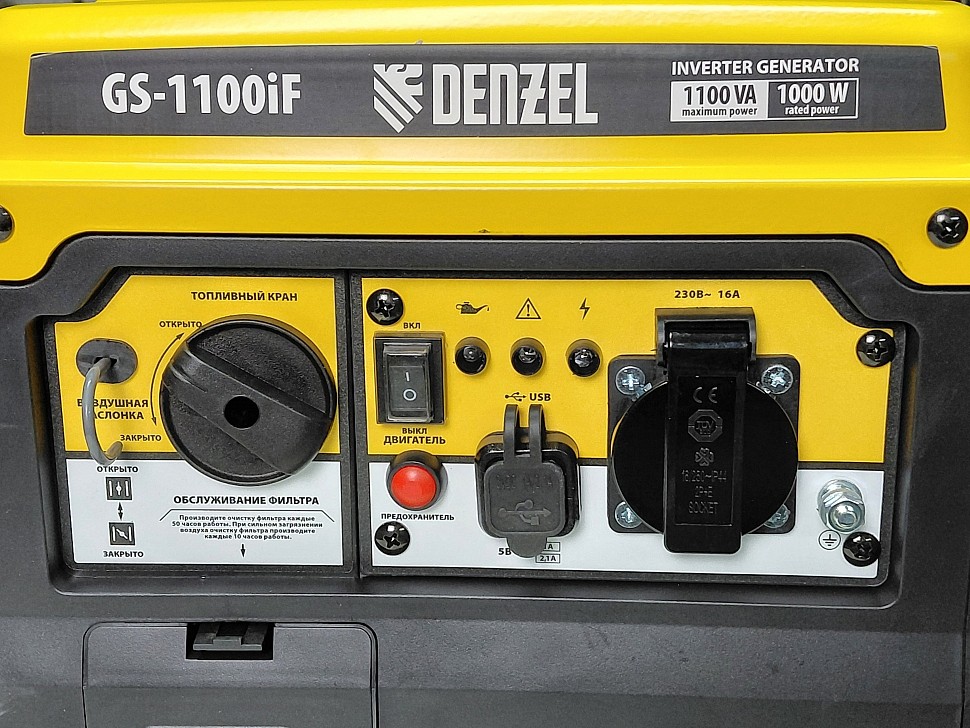

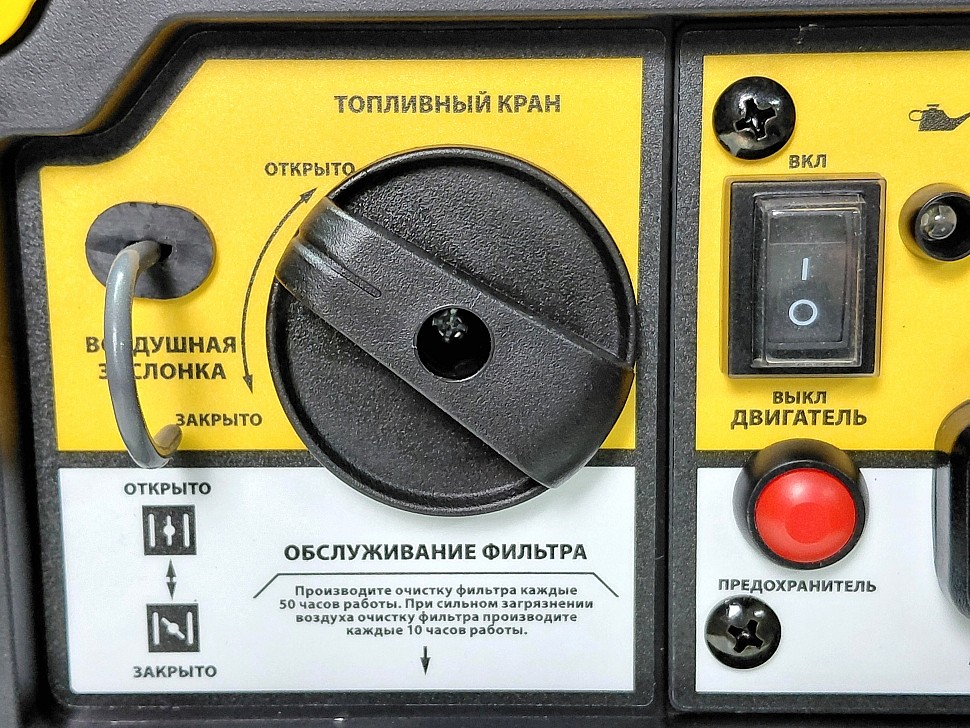

Панель управления, топливный кран необходимо закрывать, когда генератор находится в режиме простоя и не работает.

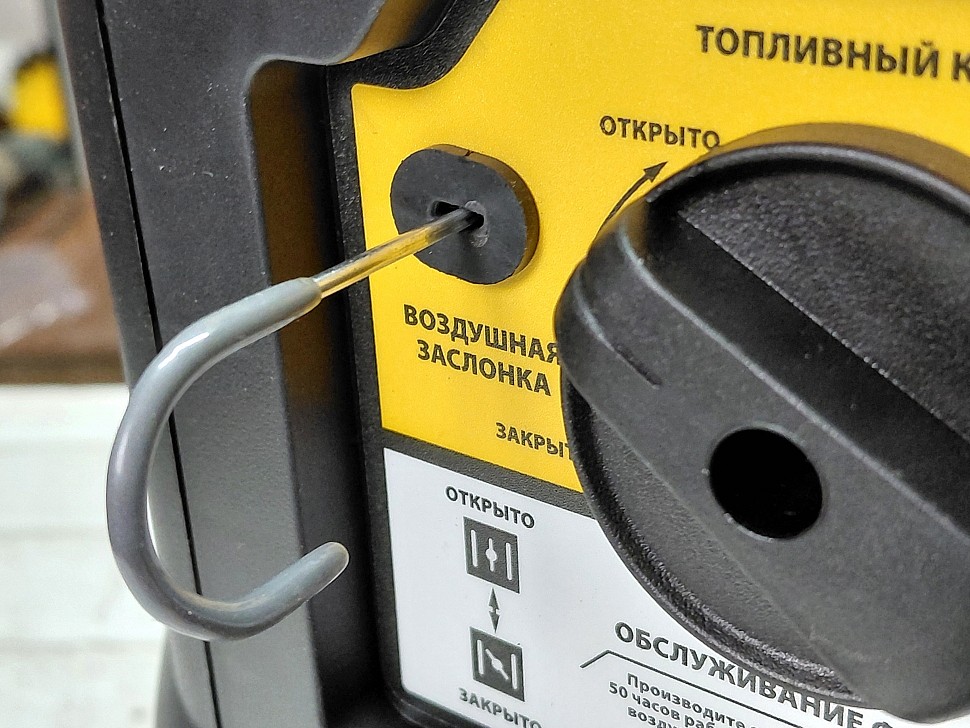

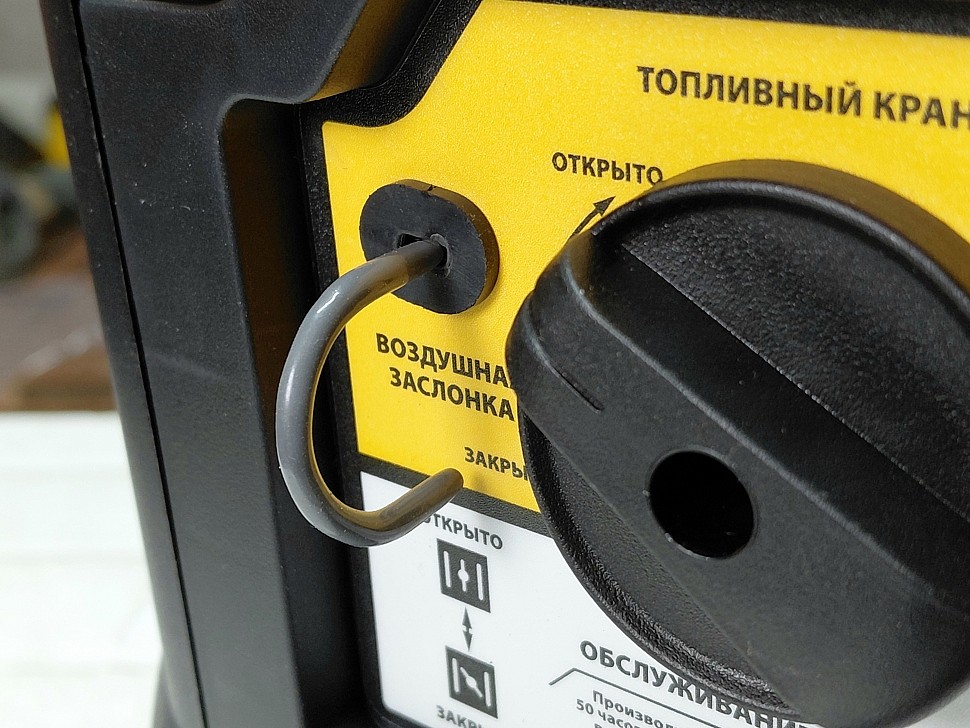

Управление воздушной заслонкой происходит вытягиванием и задвиганием рычага. Задвинутый рычаг, заслонка открыта. При запуске, рычаг вытягиваем, заслонка закрывается.

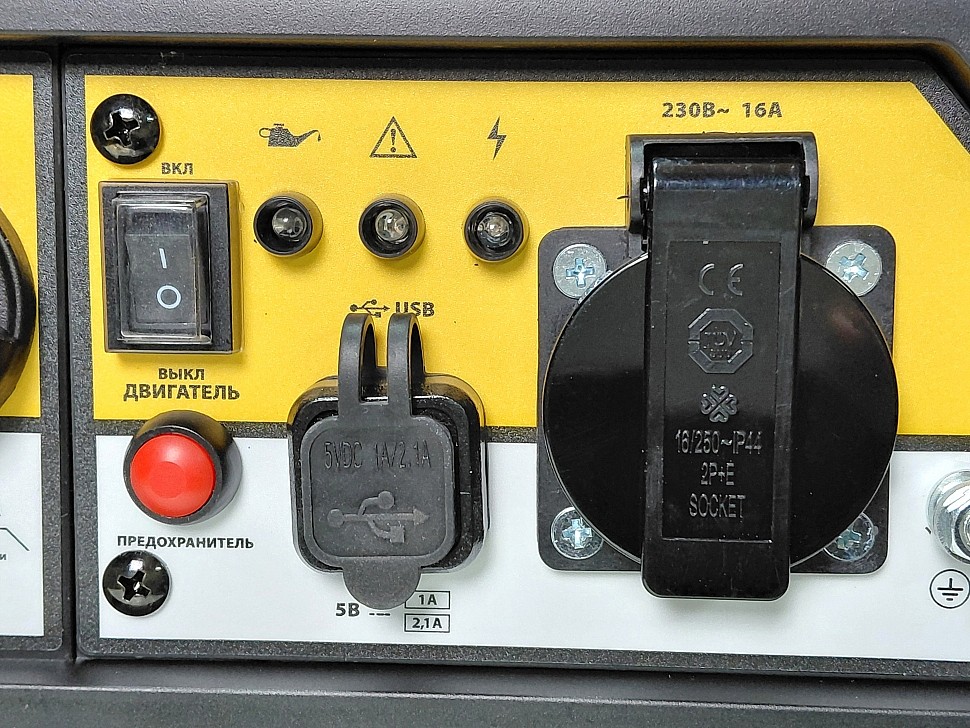

Кнопка вкл/выкл двигателя (зажигание), под ней кнопка сброса предохранителя переменного тока 230В. Три лампы индикации, левая низкий уровень масла, средняя индикация перегрузки, правая индикация работа генератора.

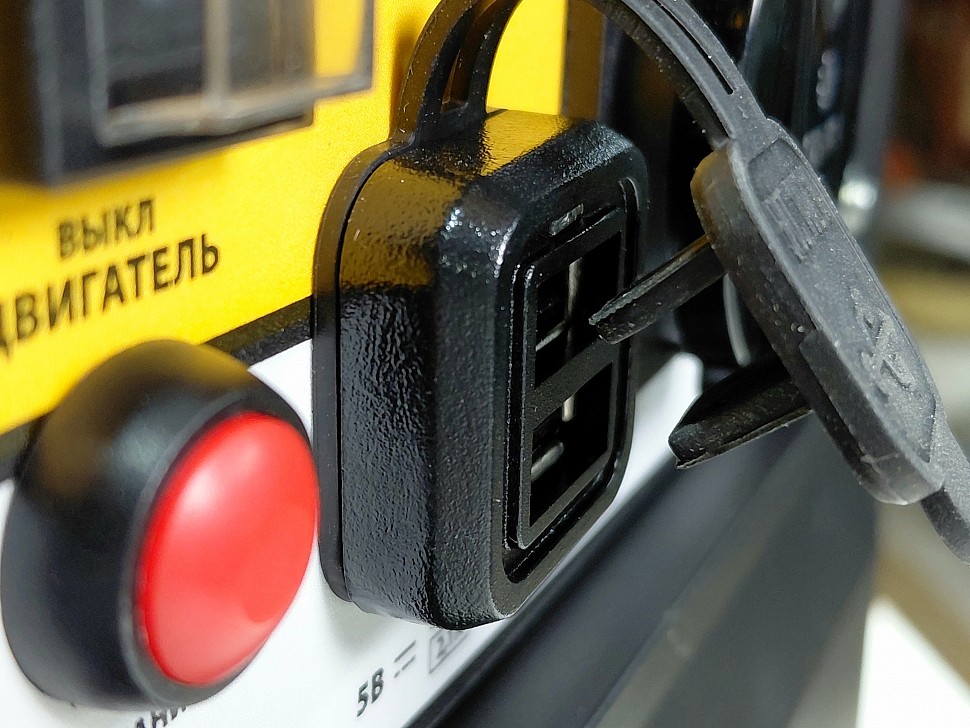

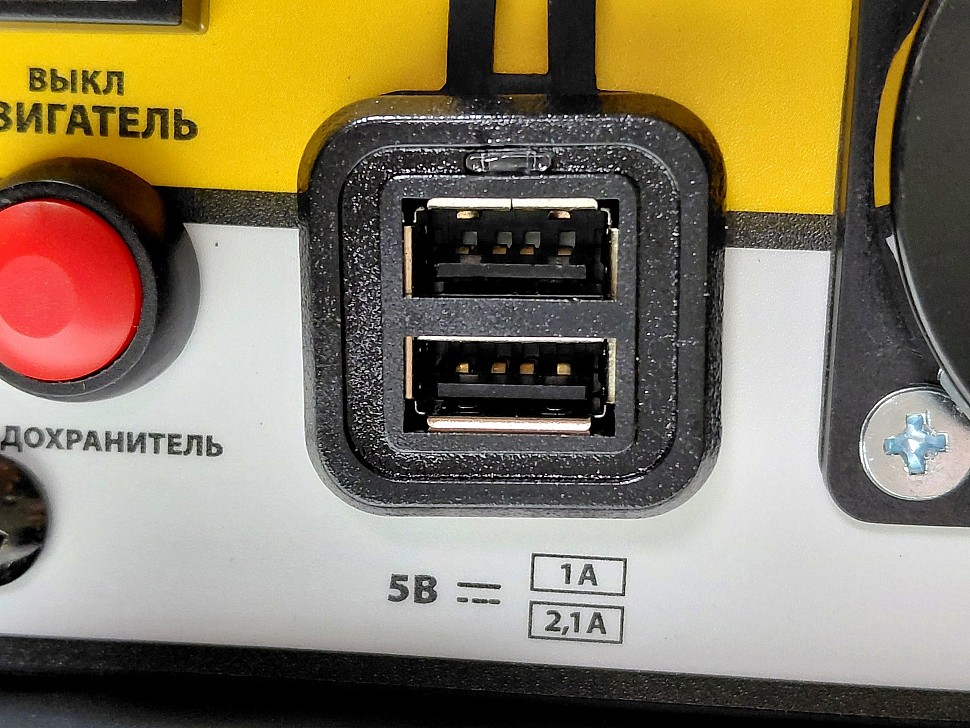

Две USB-A розетки на 5В верхняя на 1А, нижняя на 2.1А. Резиновая крышка плотно закрывает разъёмы во избежание попадания в них мусора.

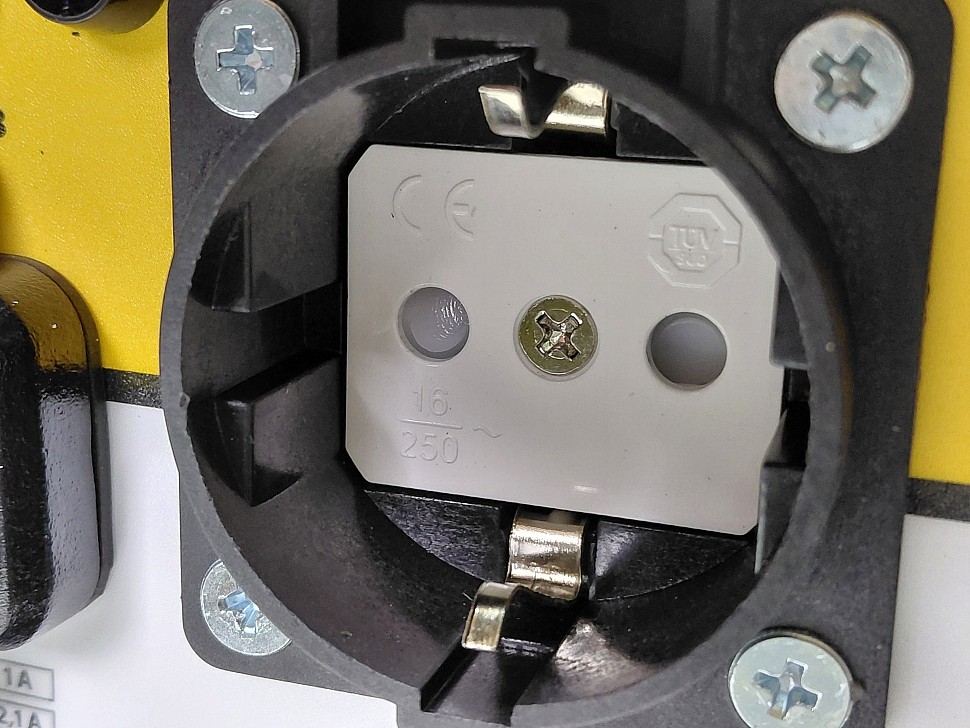

Розетка на 230В помимо основной крышки, оснащена дополнительными шторками на основных контактах.

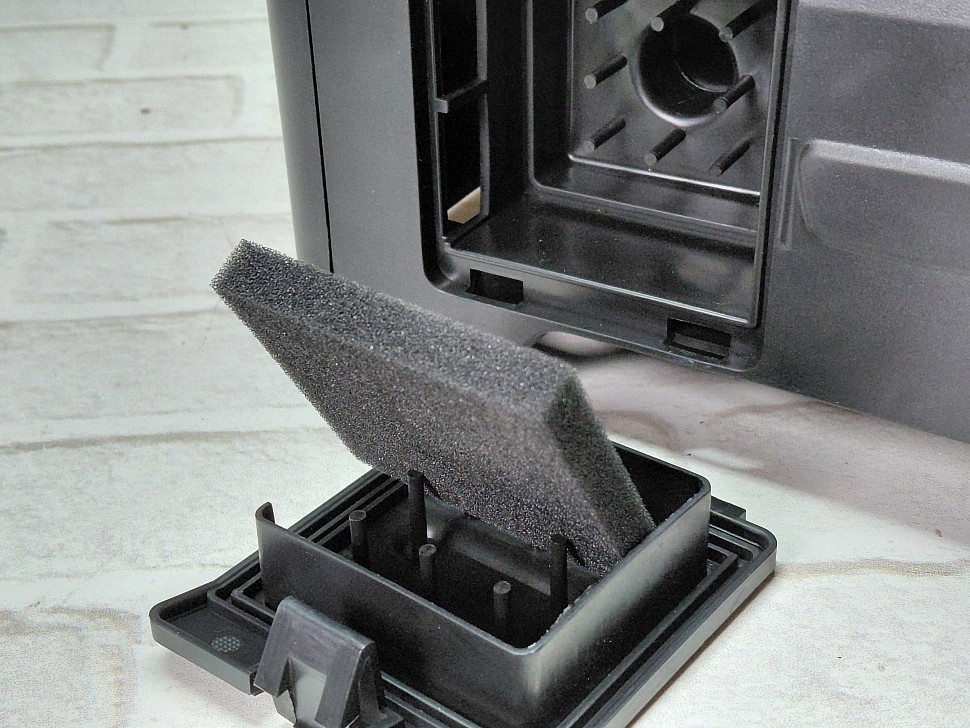

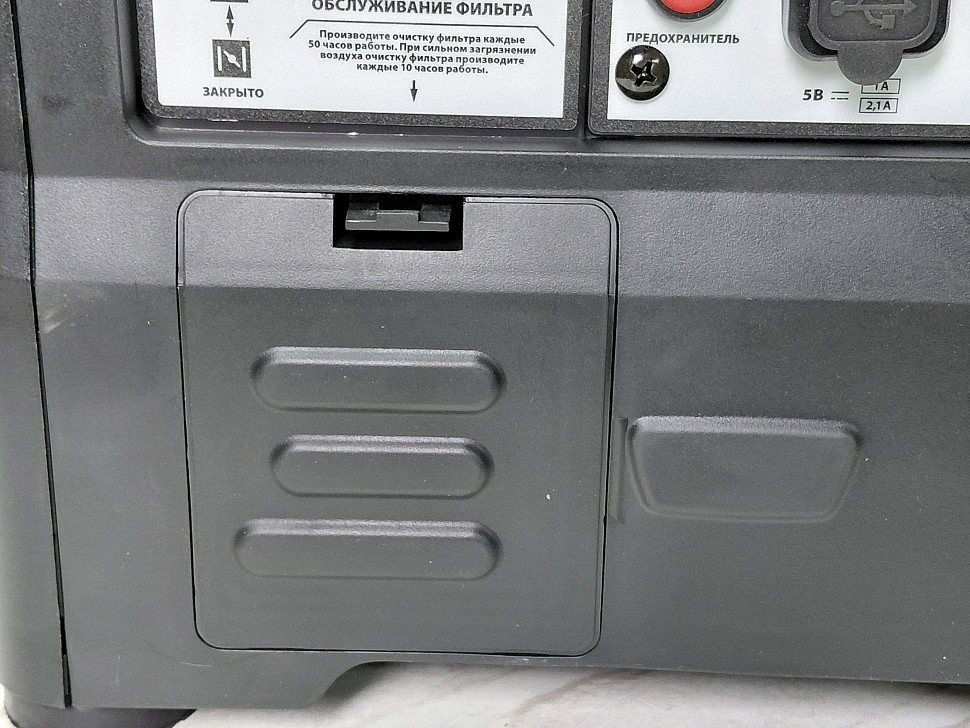

Под панелью управления расположен отсек воздушного фильтра. Фильтрующим элементом выступает поролоновая губка.

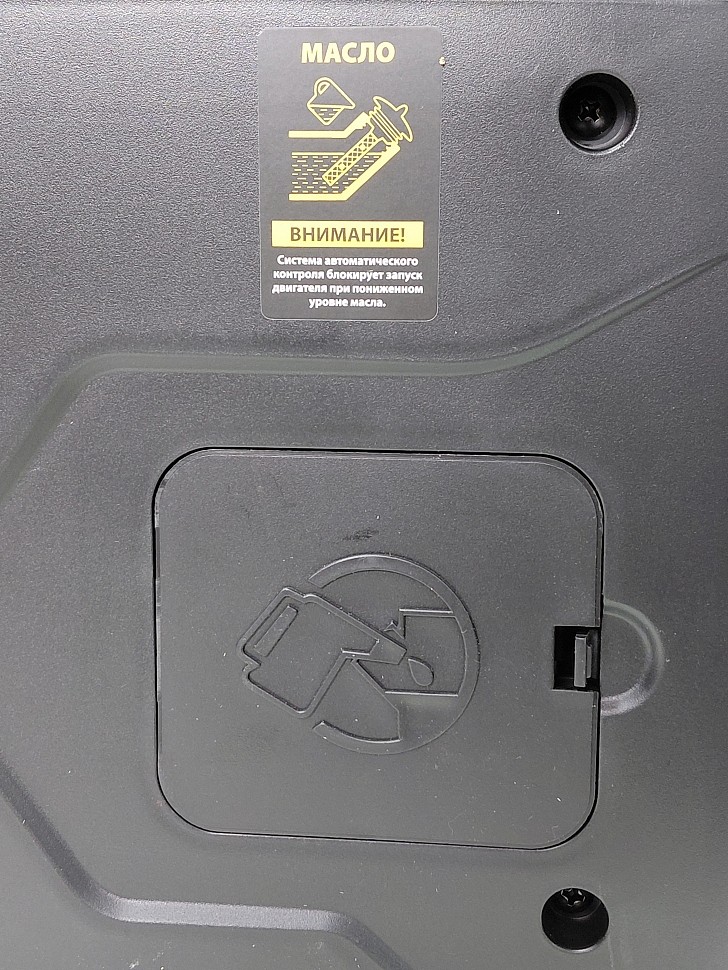

Со стороны ручного стартера крышка доступа к масленому шупу.

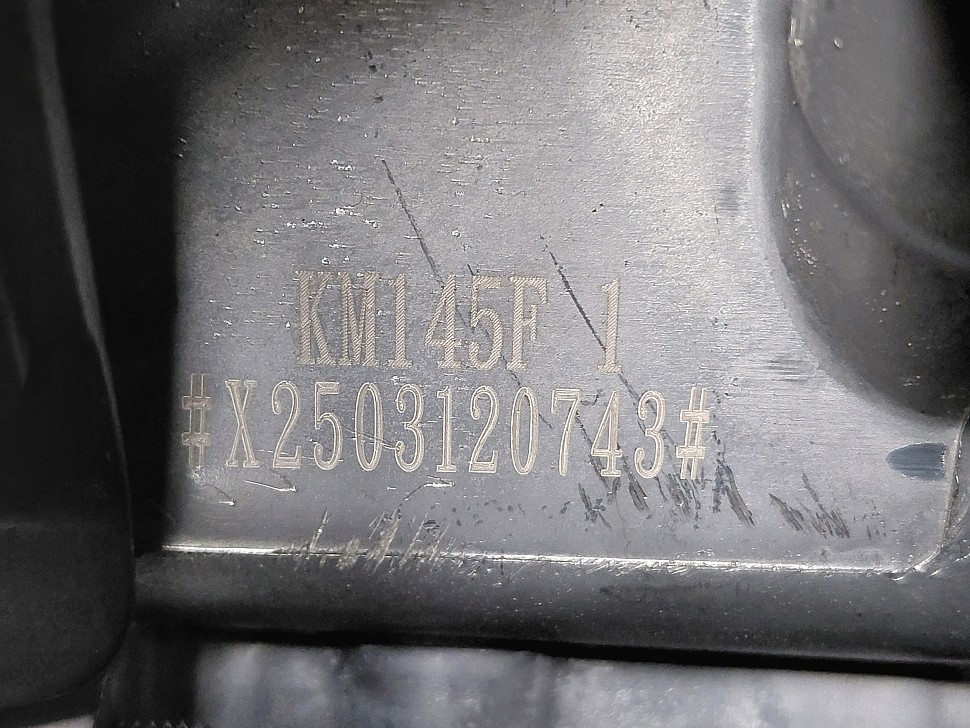

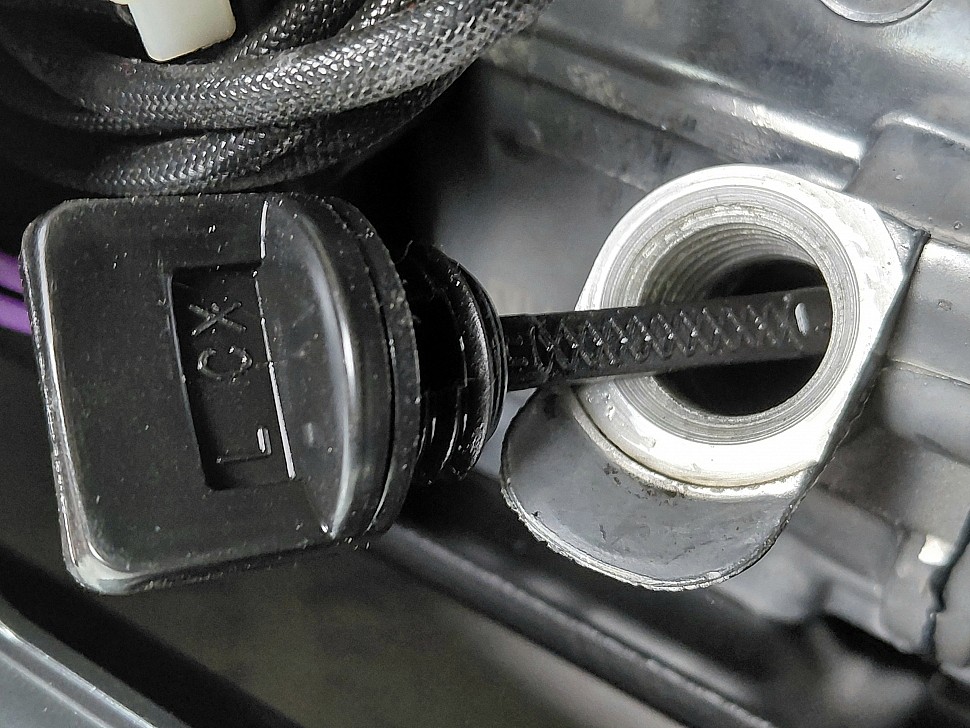

Масляный щуп вставлен в заливную горловину, слева от неё маркировка двигателя.

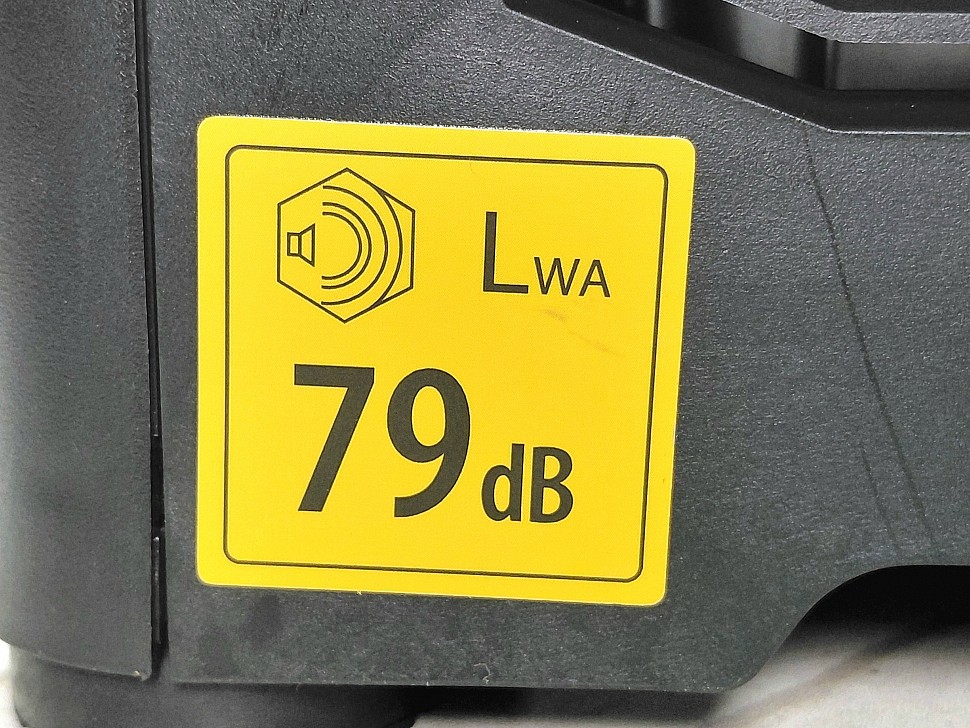

Установленный глушитель способен снизить уровень шума до 79дБ.

Разборка

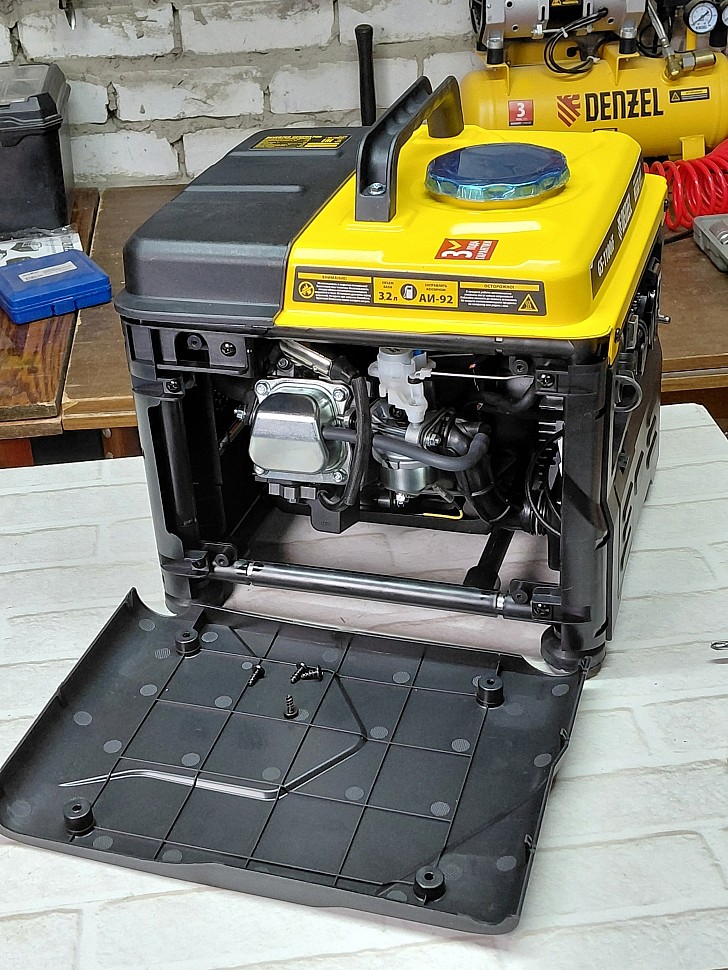

Для обслуживания инверторного генератора Denzel GS-1100iF потребуется снятие боковой пластиковой крышки. Она держится на четырёх винтах под фигурную (крестообразную) отвёртку.

Установлен одноцилиндровый четырёхтактный двигатель объёмом в 60см³ и мощностью 2л.с. Модель мотора KM145F-1.

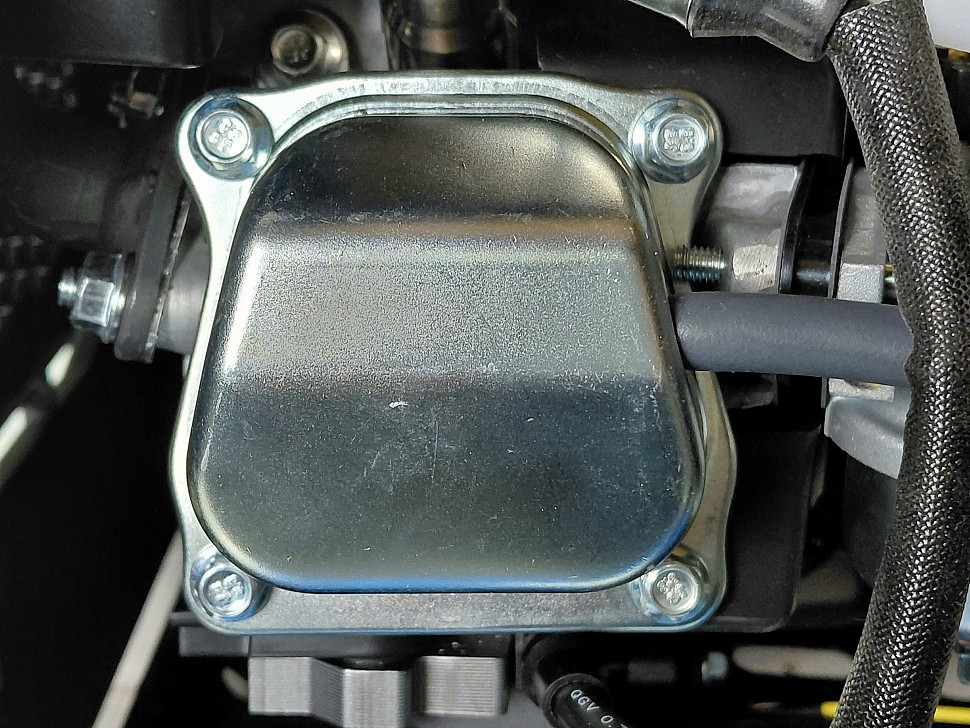

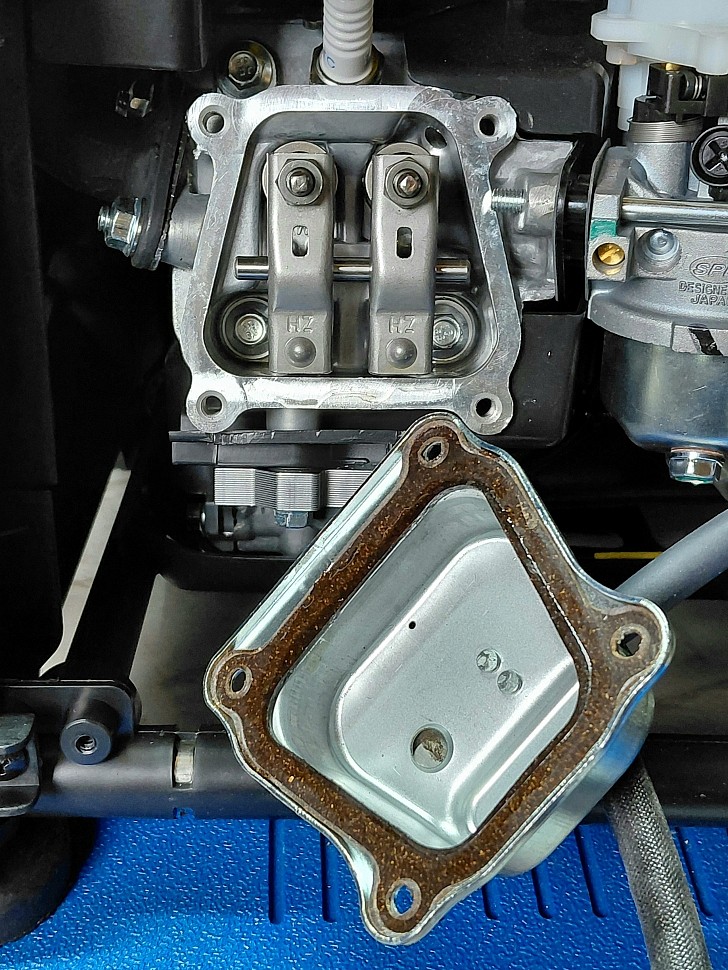

Двигатель с нижним расположением распредвала, а значит нет никой цепи/ремня ГРМ требующие дополнительного к себе внимания и обслуживания. Прокладка клапанной крышки выполнена из пробкового материала.

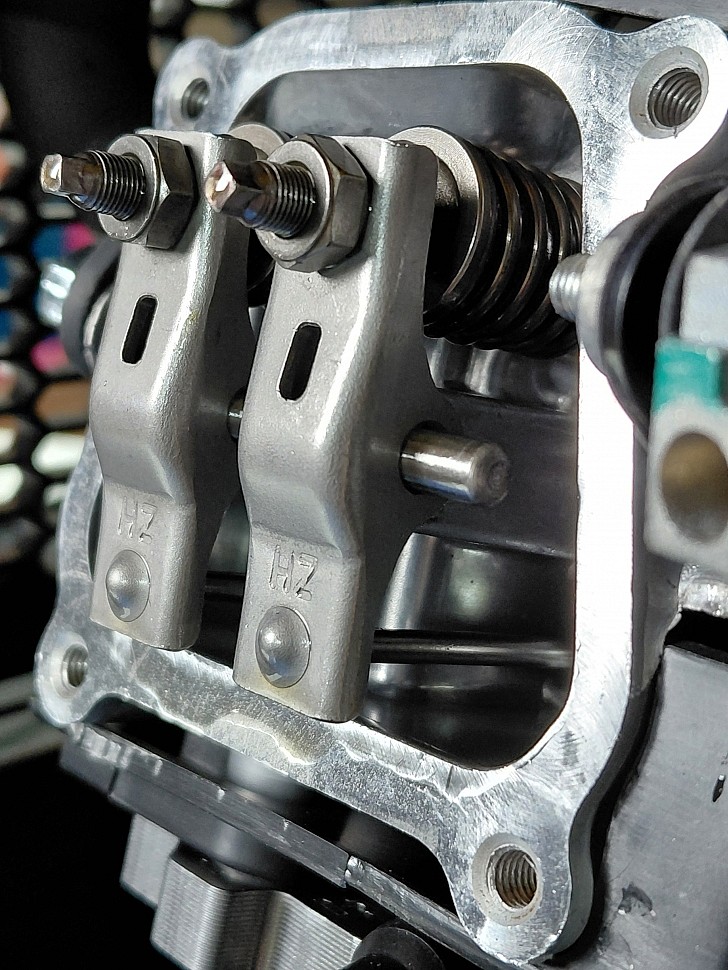

Под клапанной крышкой можно наблюдать коромысла с возможностью регулировки зазора клапанов.

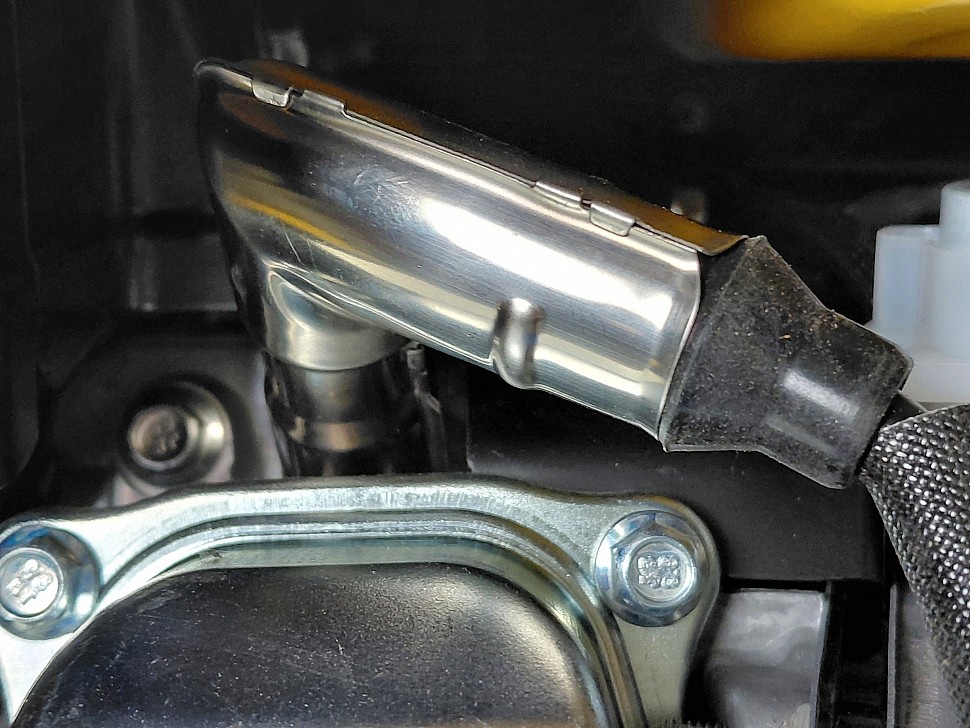

Свечной наконечник силиконовый дополнительно защищён металлическим экраном. Силикон плотно прилегает к свече зажигания и не дубеет в при отрицательных температурах. Что благоприятно скажется при обслуживании в мороз, когда потребуется почистить или заменить свечу.

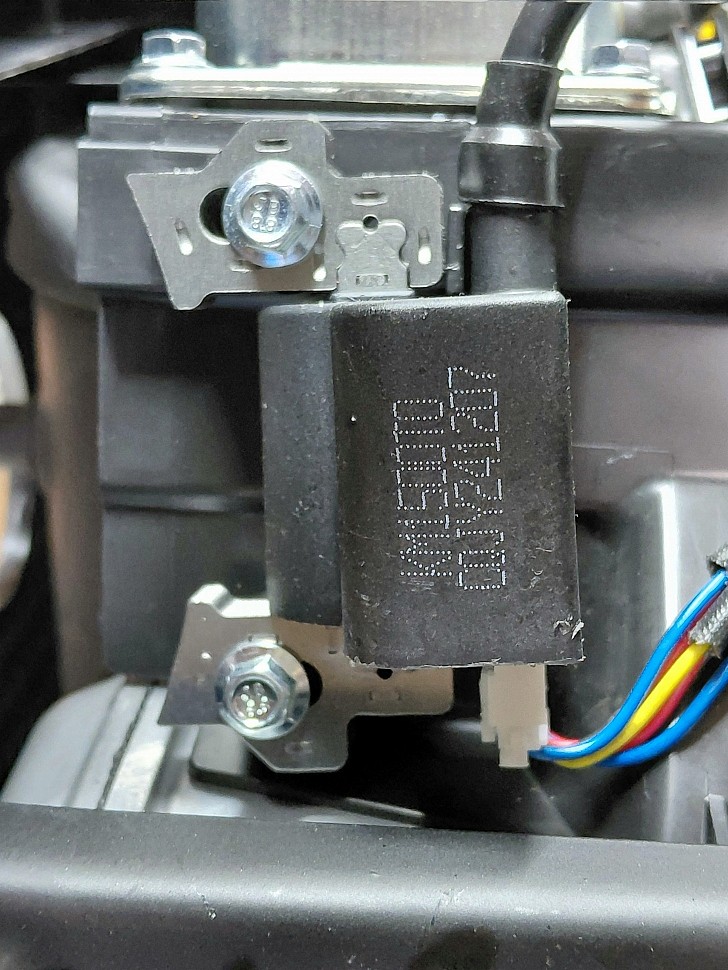

Катушка зажигания установлена под клапанной крышкой с лёгким доступом для замены при случаях выхода её из строя.

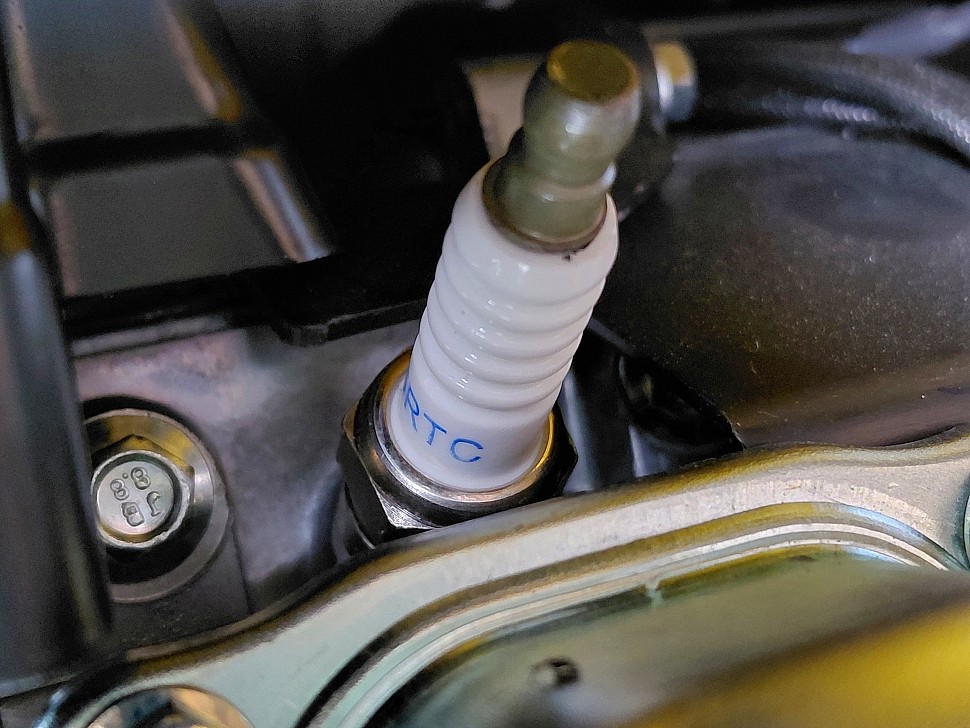

Свеча зажигания установлена над клапанной крышкой с лёгким доступом.

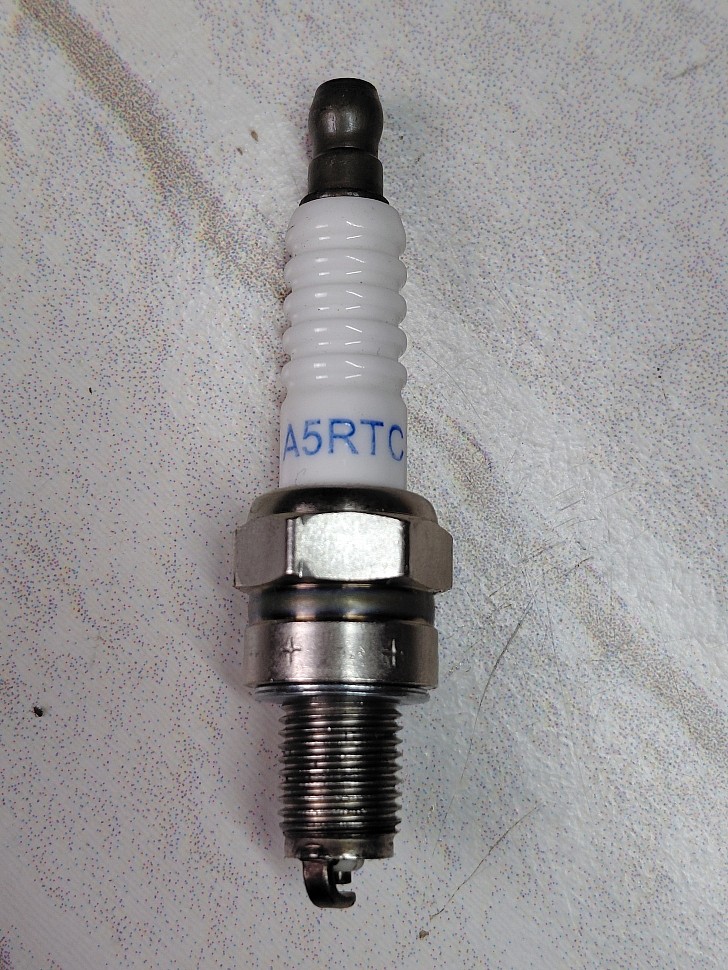

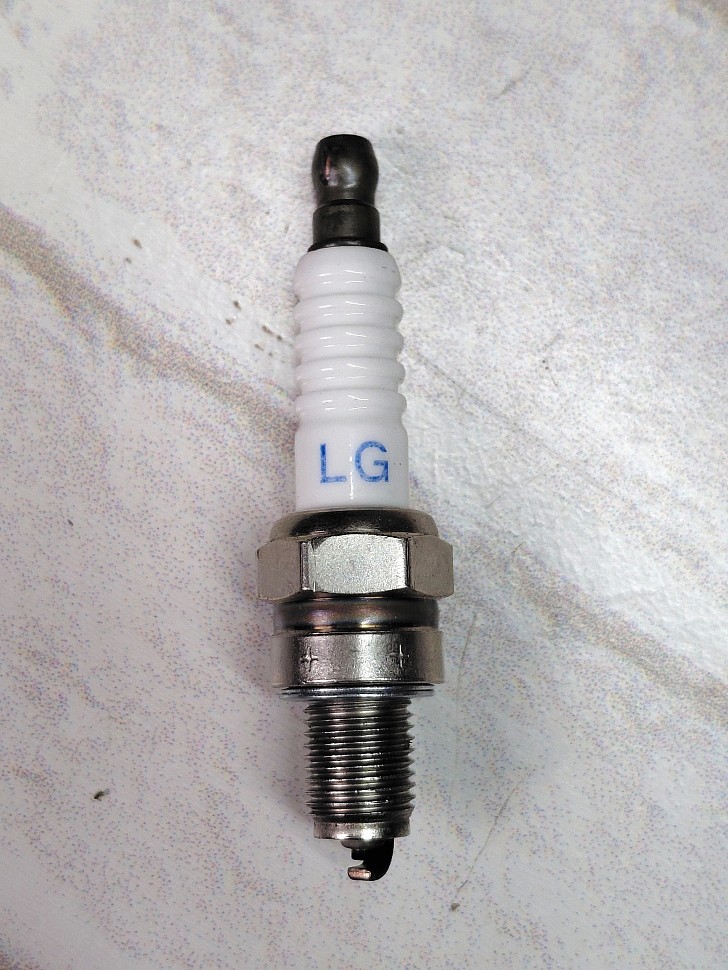

Установлена классическая свеча зажигания фирмы LG под ключ 16мм.

Маркировка A5RTC аналоги для подбора и замены Honda 98056-55777 / NGK (6535) CR5HSB / DENSO (6050) U16FSRUB.

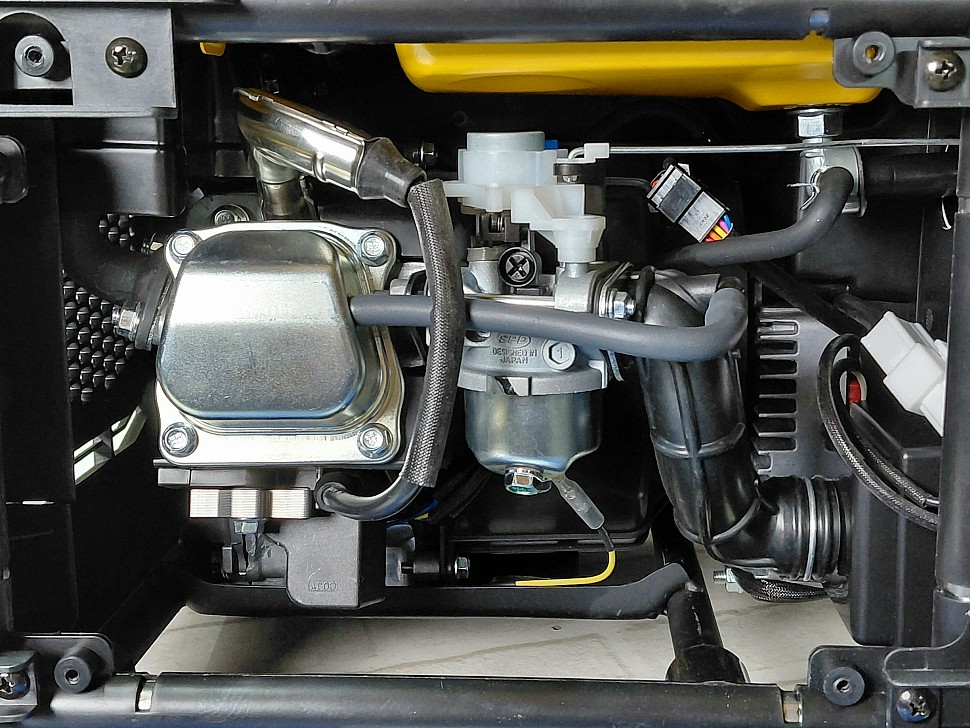

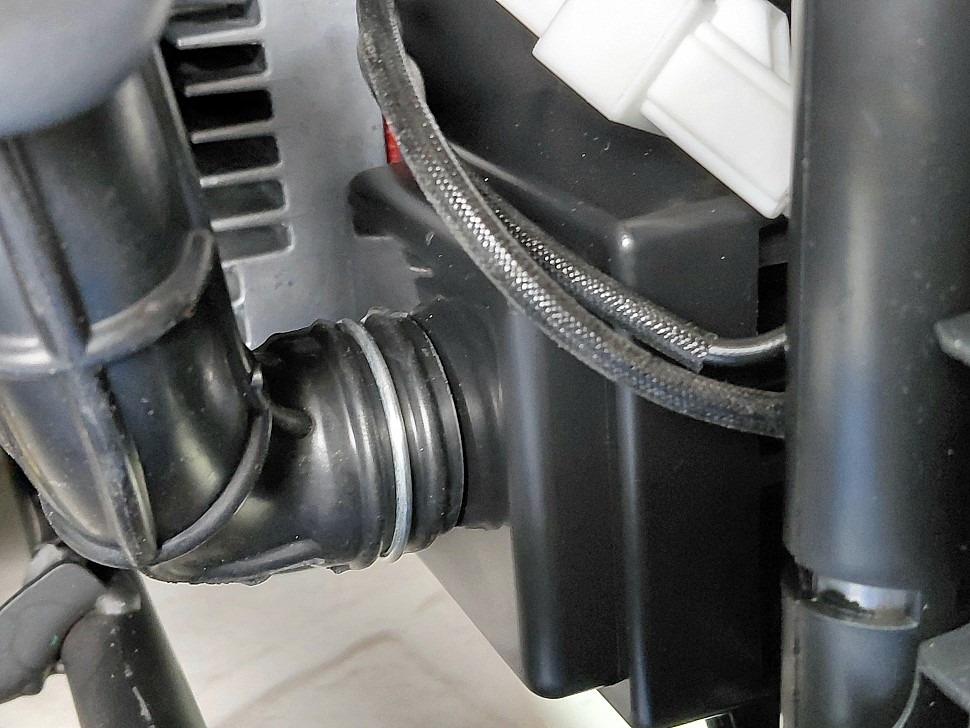

Компактный размер корпуса требует плотной установки всех узлов и агрегатов. Из клапанной крышки выходит шланг-сапун, идущий к небольшому впускному патрубку. Который непосредственно одно стороной соединён с корпусом воздушного фильтра, а другой с карбюратором.

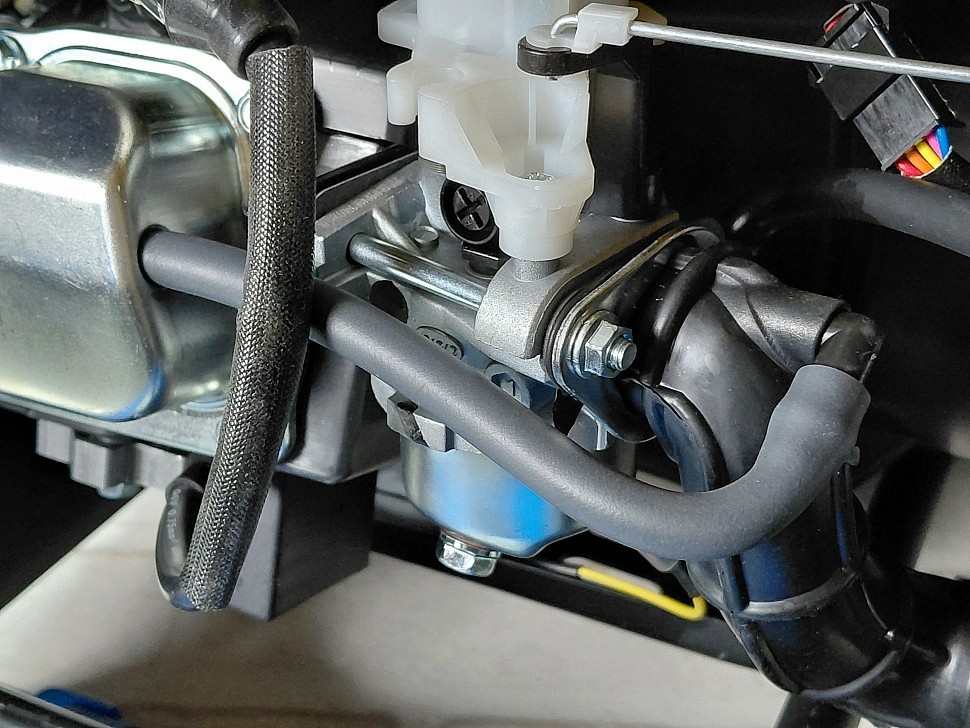

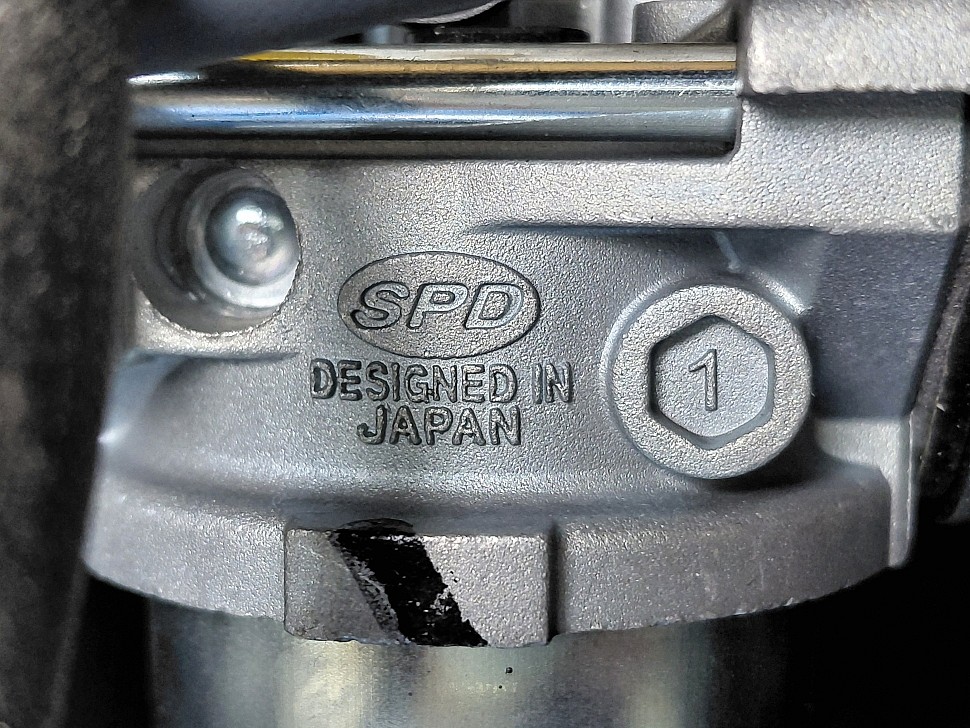

Карбюратор фирмы SPD, конструкция которого разработана в Японии.

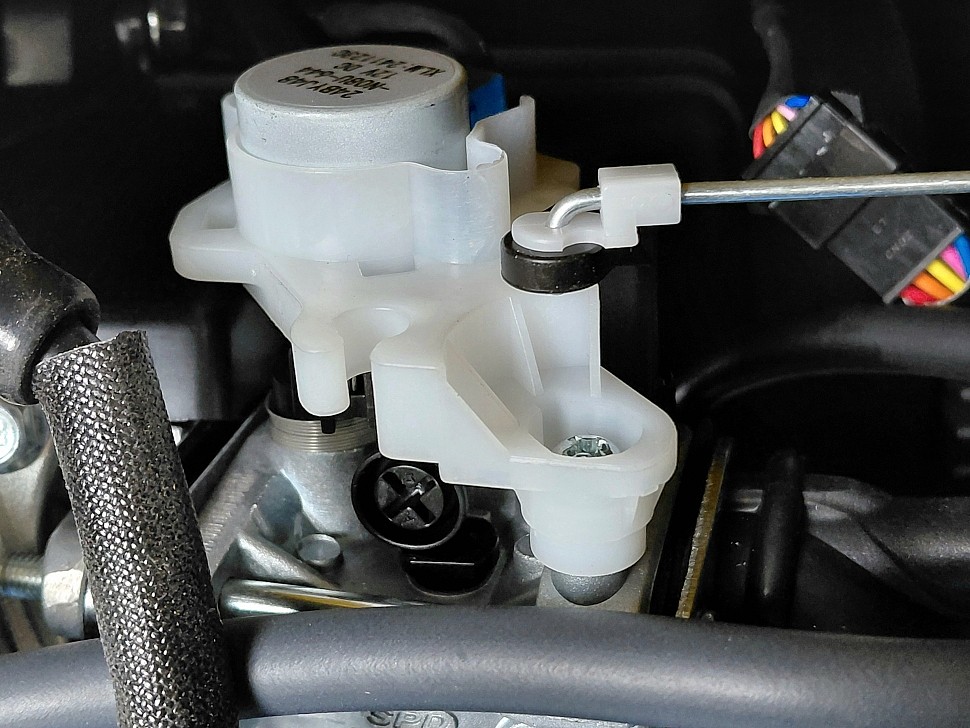

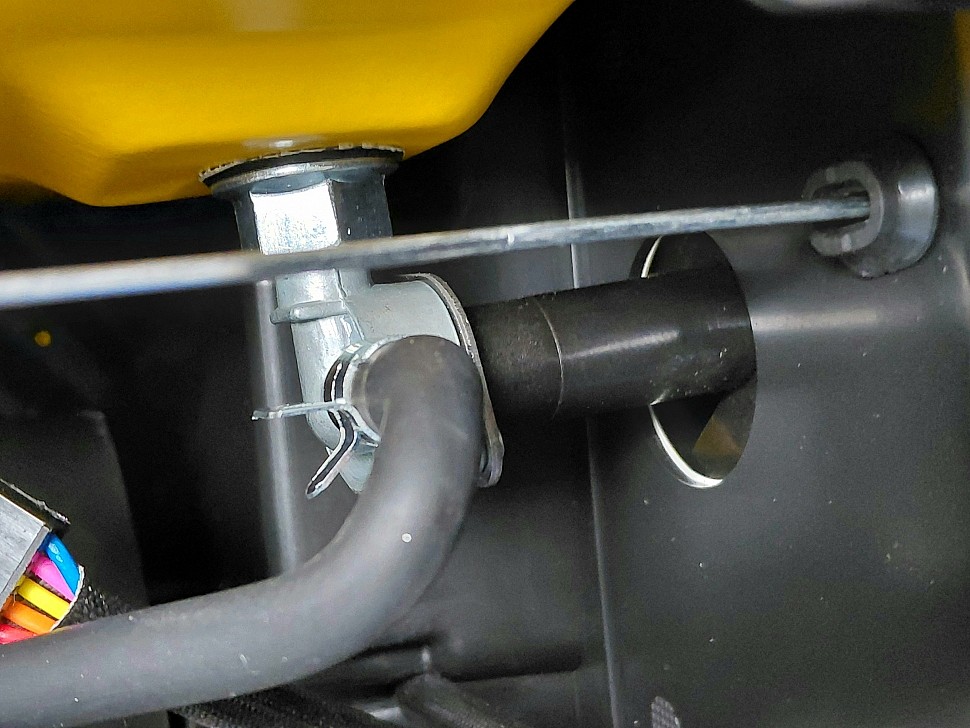

Тяга управления воздушной заслонки карбюратора для холодного пуска. Рядом расположен топливный кран на дне бака. У бака в месте крепления топливного крана небольшое углубление, что позволяет полностью истратить всё топливо в баке.

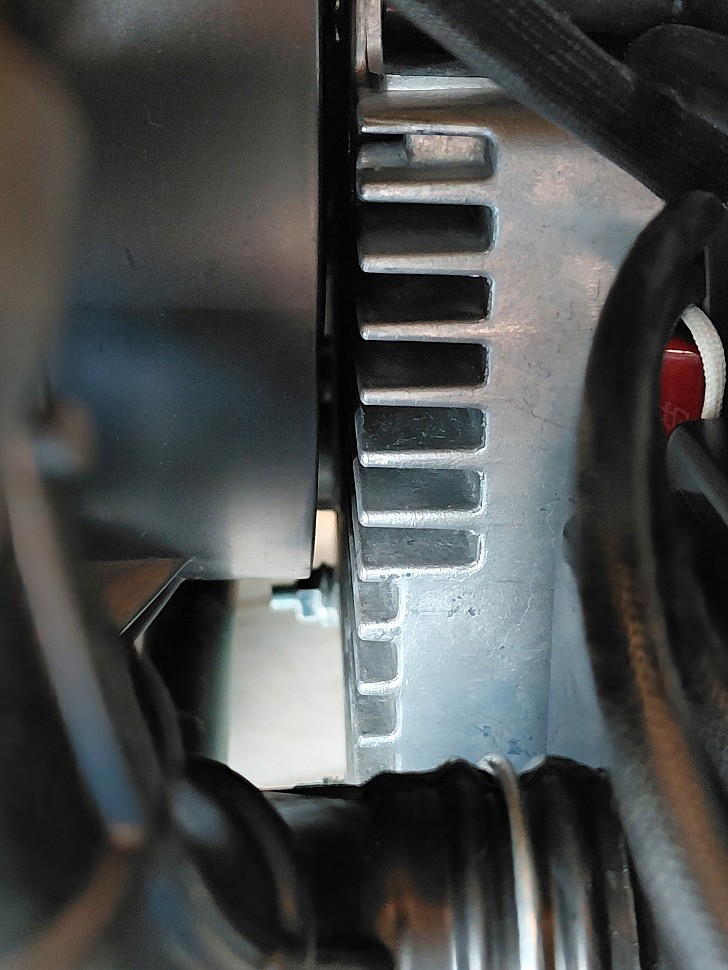

Плата инвертора генератора в алюминиевом корпусе с радиаторами охлаждения. С внутренней стороны все компоненты залиты компаундом.

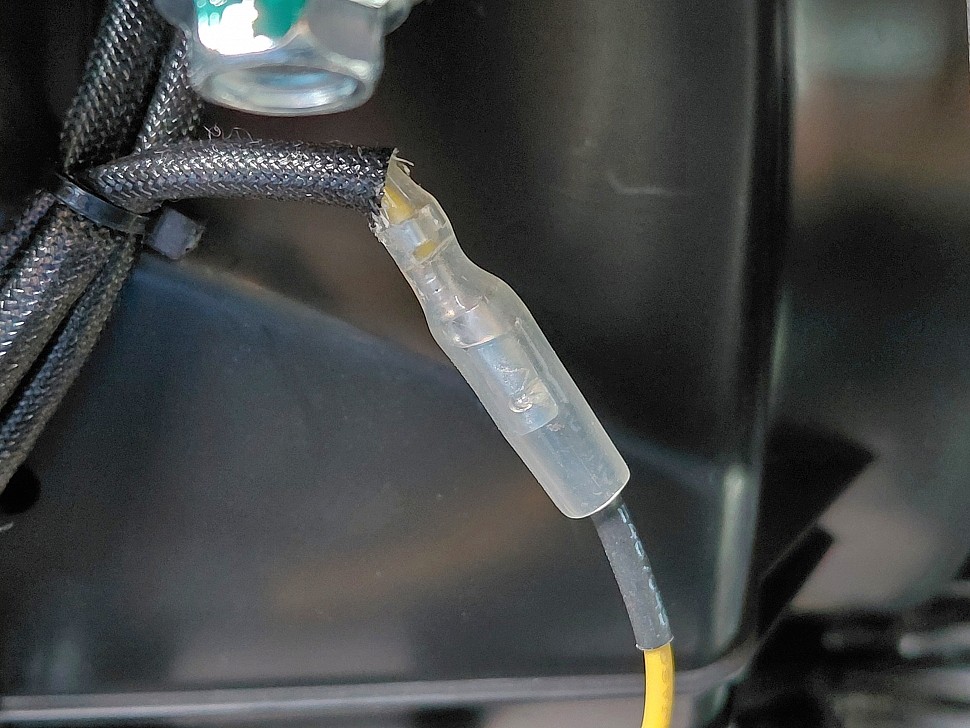

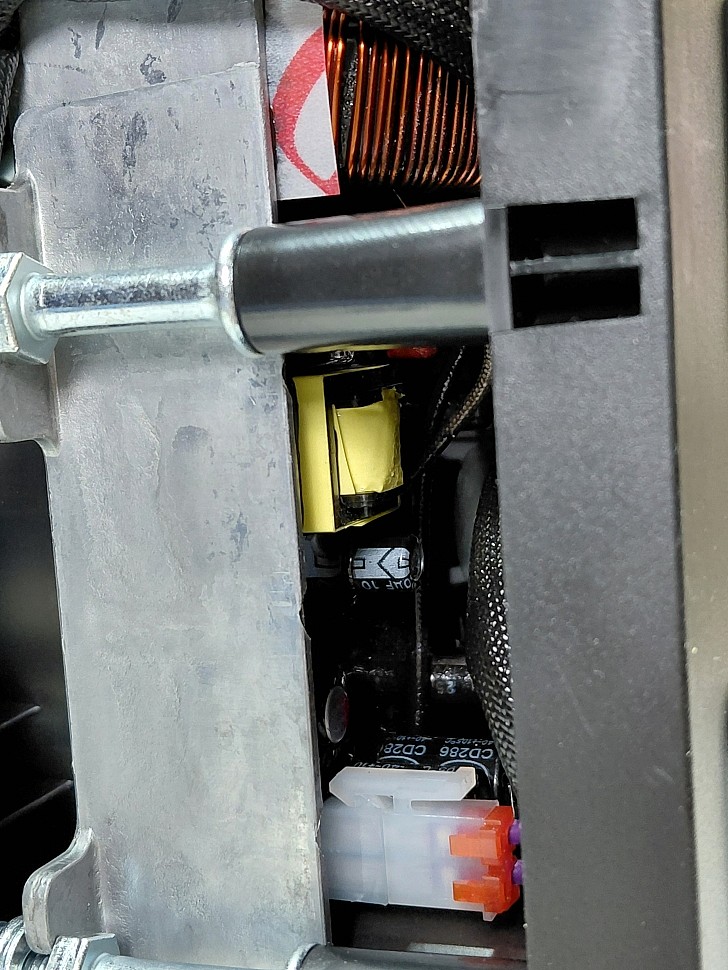

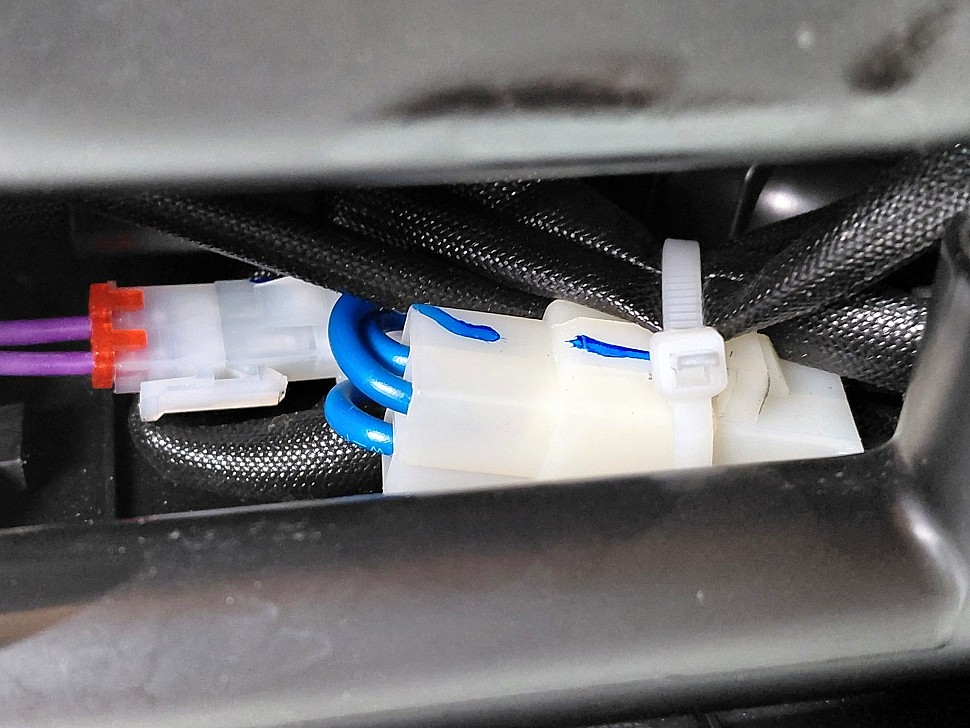

Вся электропроводка аккуратно уложена и дополнительно изолирована.

Тестирование

Перед первым запуском инверторного генератора Denzel GS-1100iF обязательно нужно залить моторное масло, потребуется 0.3л. Требование к маслу указаны в инструкции по эксплуатации. Подойдёт любое современное синтетическое моторное масло 5W30 с любыми допусками (А3/В4, С3, GF-6A и т.д.).

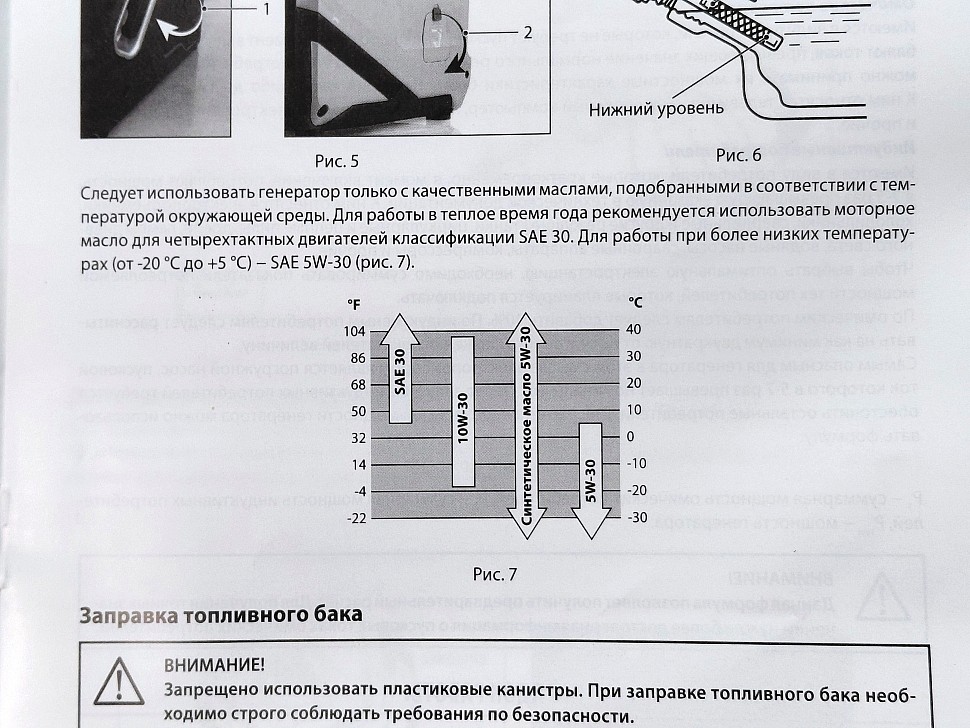

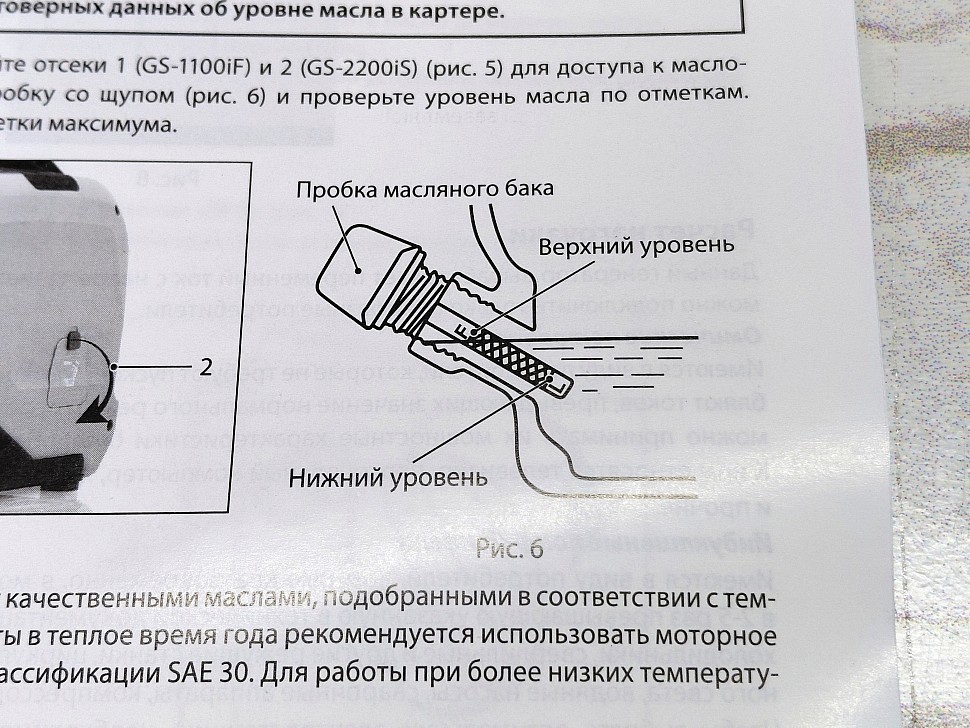

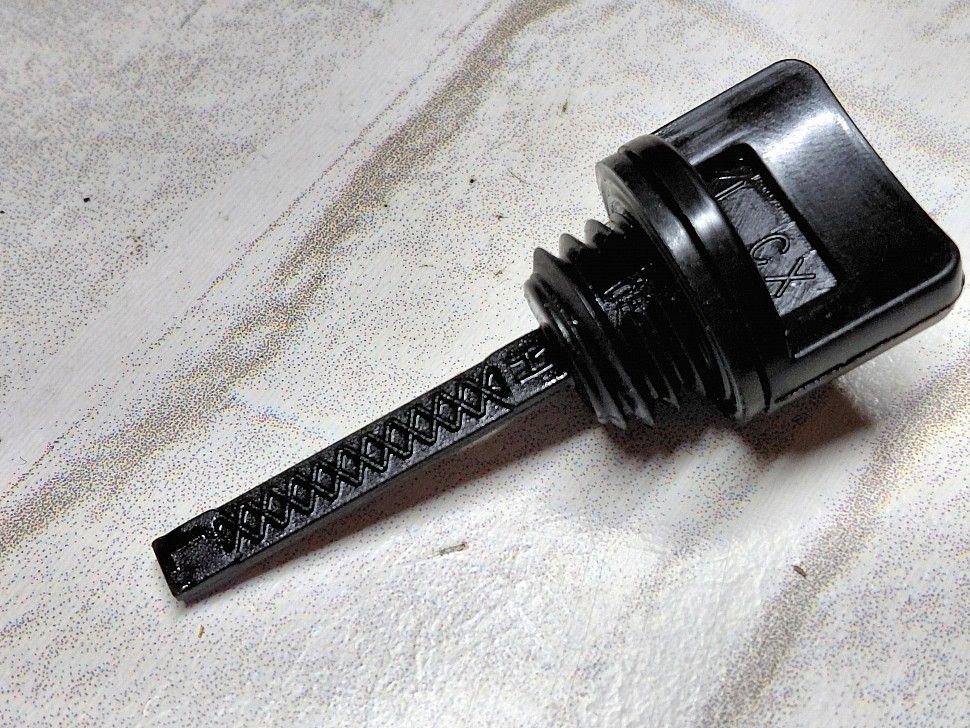

Уровень масла выставляем по щупу как показано на схеме.

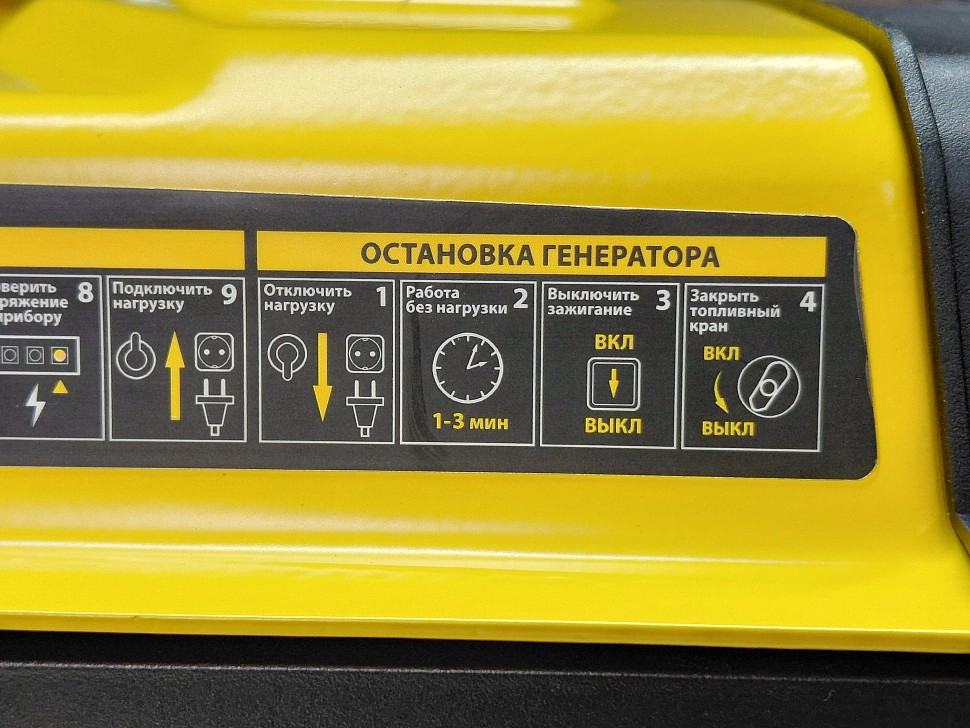

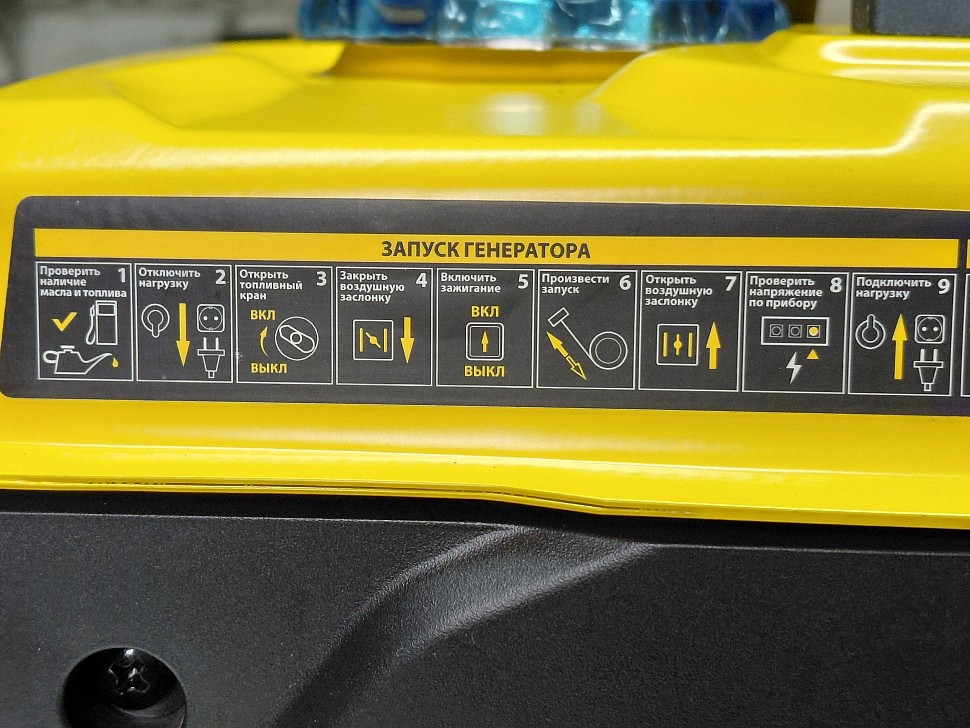

На баке есть подробная инструкция как запускать и как глушить генератор.

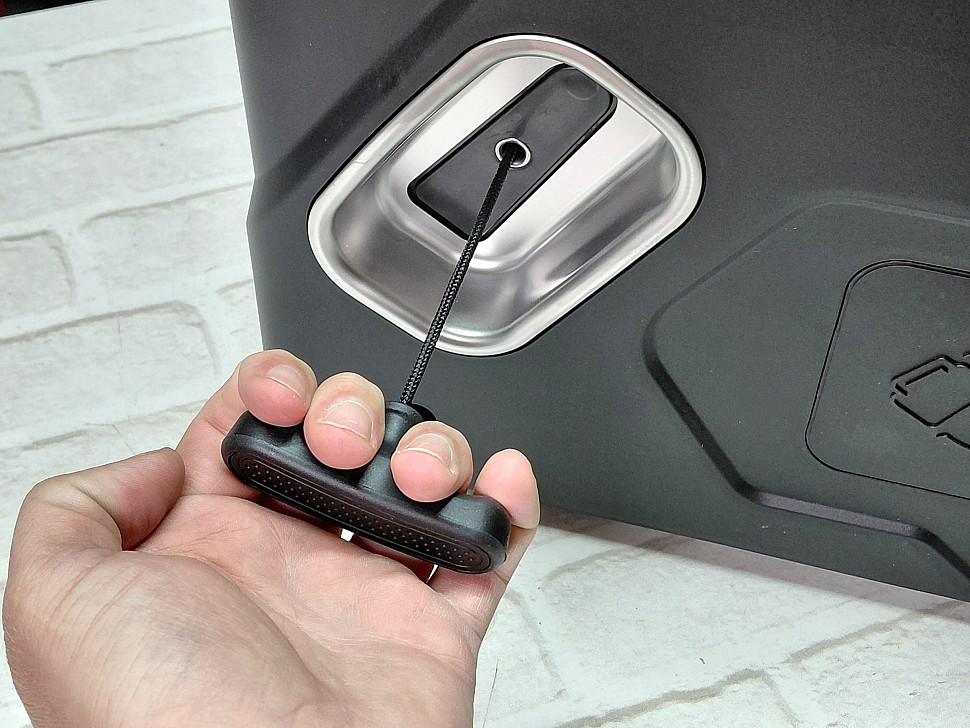

При запуске генератора ручным стартером, сначала лёгким движением натягиваем рукоятку, пока не упрётся. И только потом уже делаем рывок и заводим двигатель. Если дёргать сразу из начального положения, произойдёт преждевременный выход из строя и поломка ручного стартера.

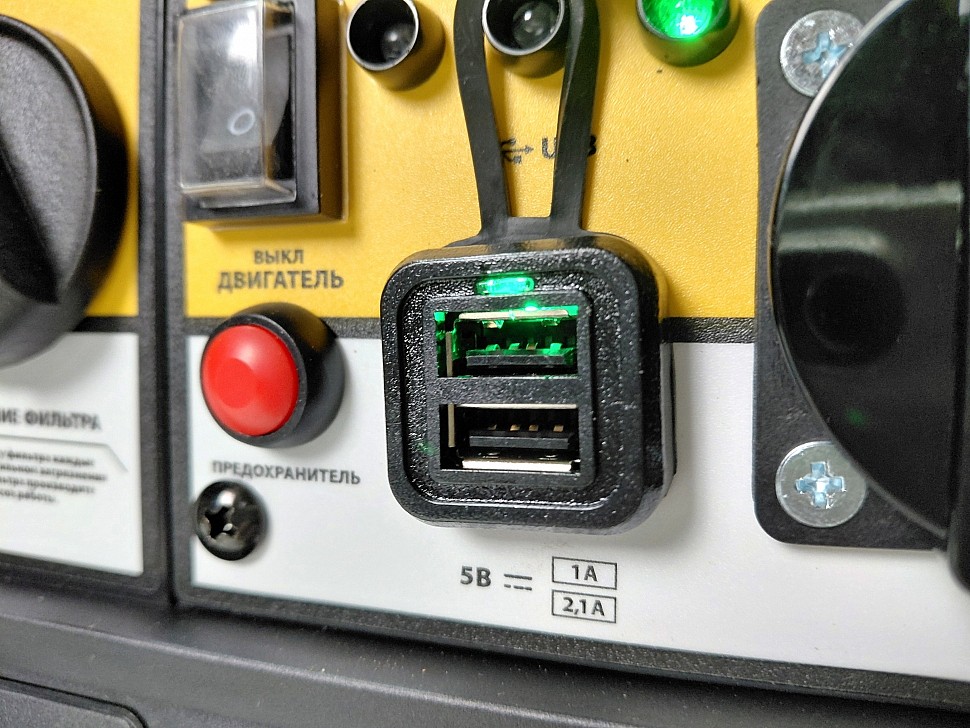

Во время работы горит индикация готовности к работе генератора и дополнительная на USB розетке.

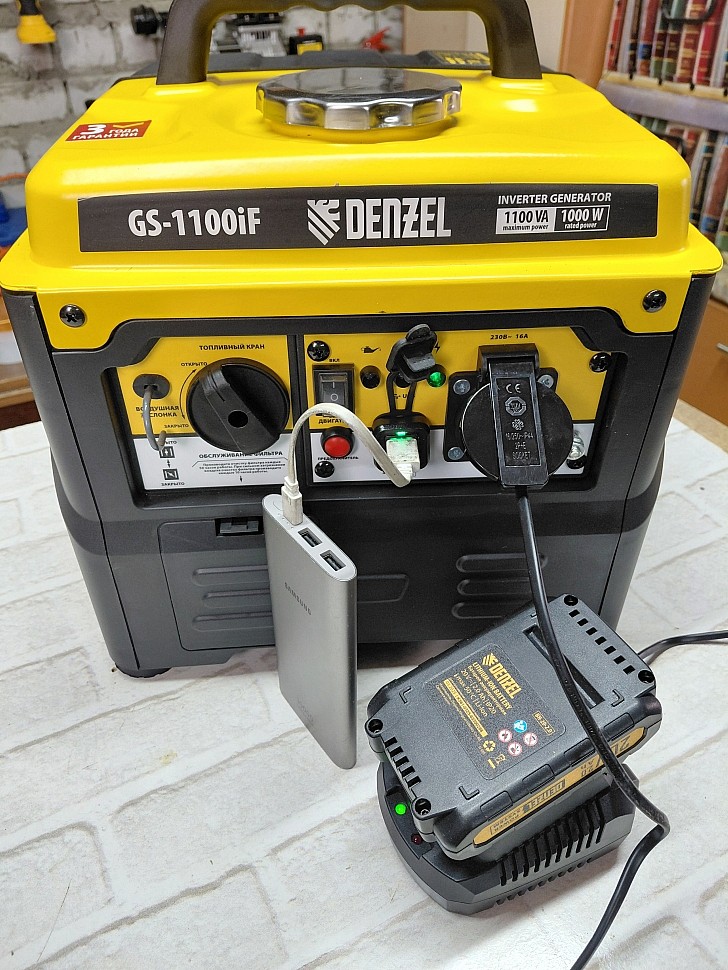

USB розетка с выходом 2.1А позволят заряжать устройства с большой ёмкостью, такие как повербанк. А розетка на 230В можно зарядить аккумуляторы для инструмента.

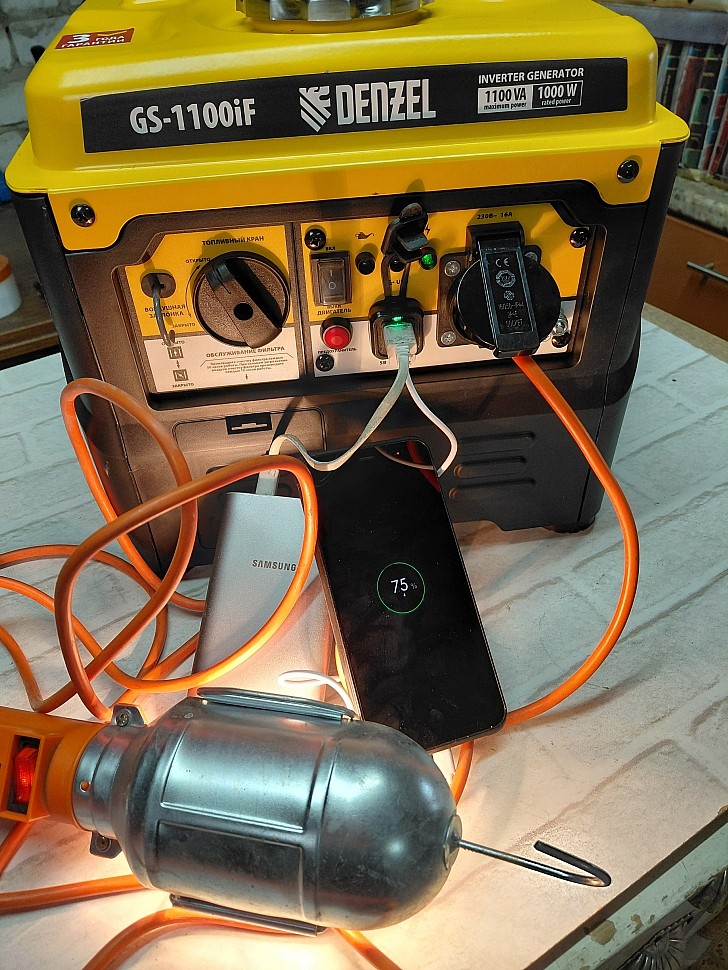

При использовании на природе и кемпингах, вечерами можно включить дополнительное освещение от 230В, а в USB разъёмах подзарядить повербанк и смартфон.

Инверторный генератор Denzel GS-1100iF отлично подойдёт для обеспечения стабильного и безопасного электропитания, особенно для чувствительного оборудования, благодаря своей способности вырабатывать ток «идеального качества» с точными характеристиками напряжения и частоты.

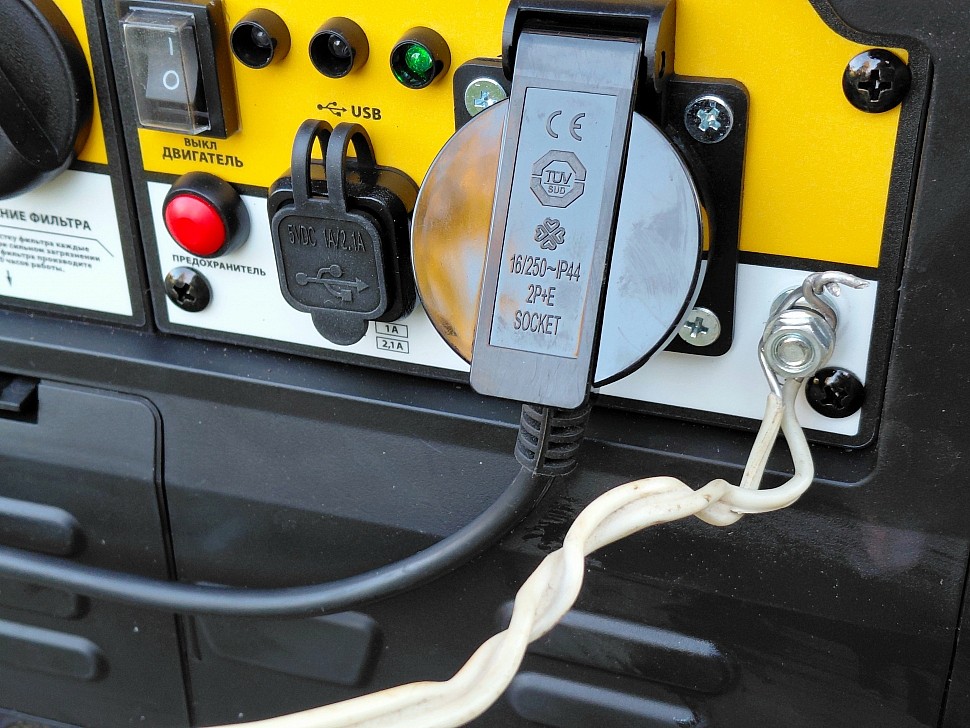

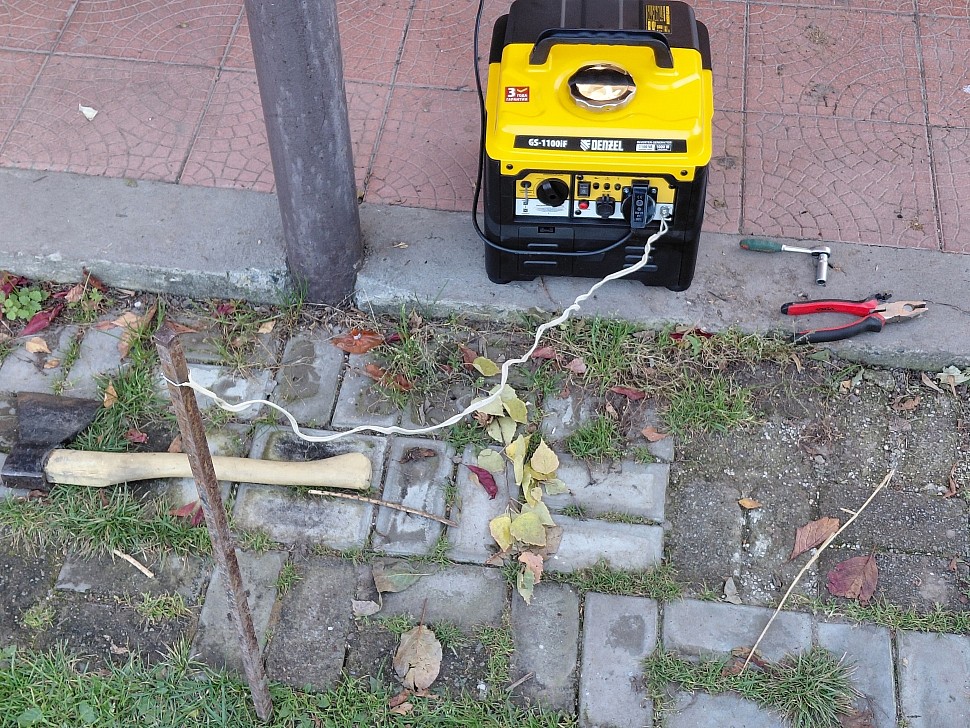

К примеру, требуется запитать фазозависимый газовый котёл с очень чувствительной платой управления. Обязательно делаем заземление и подключаем его к генератору.

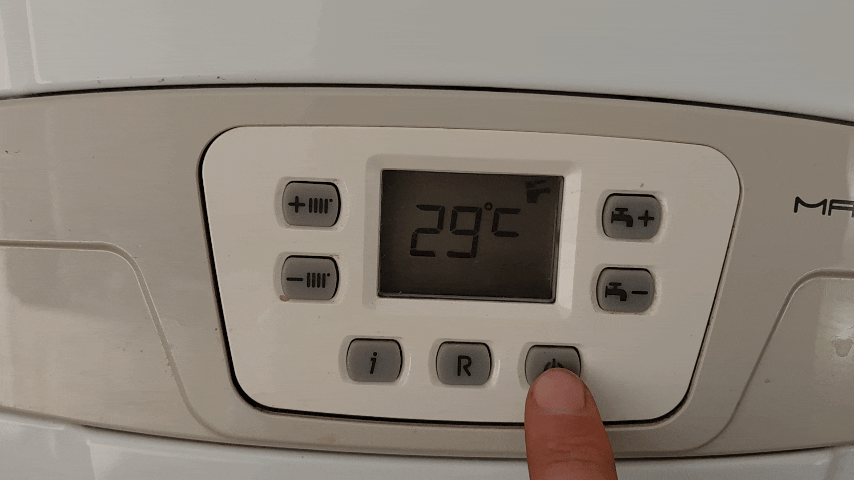

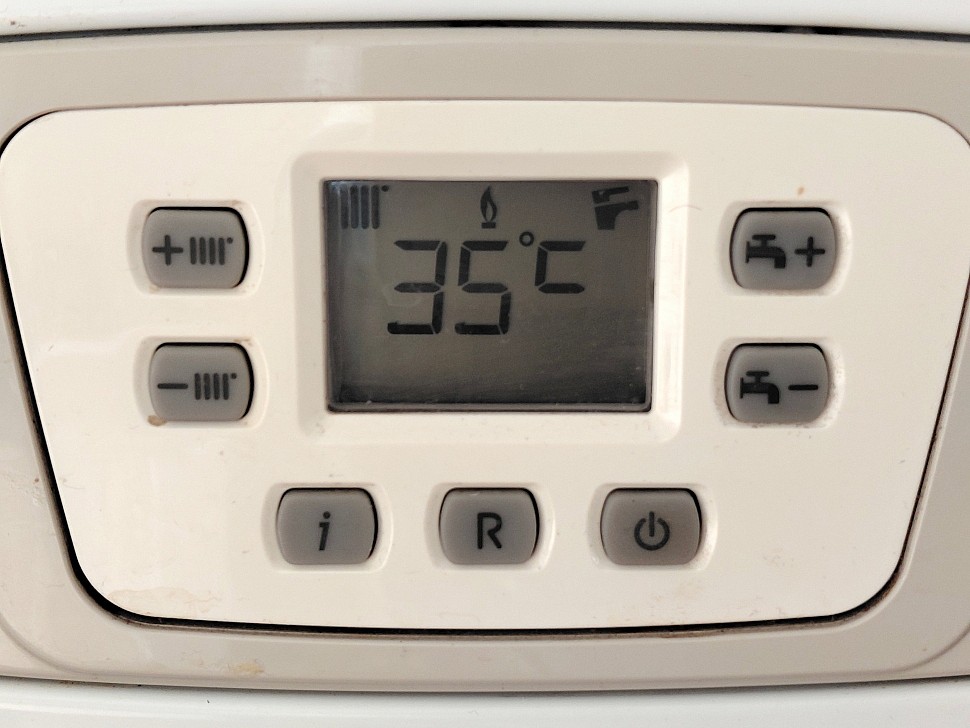

Подключаем газовый котёл к генератору Denzel GS-1100iF и запускаем в режиме отопления. Как видно ниже, на экране моргает значок запущенного отопления, далее происходит поджог и загорается индикация пламени. Далее начинает расти температура в контуре отопления, при этом ни каких ошибок котёл не выдаёт, всё отлично работает.

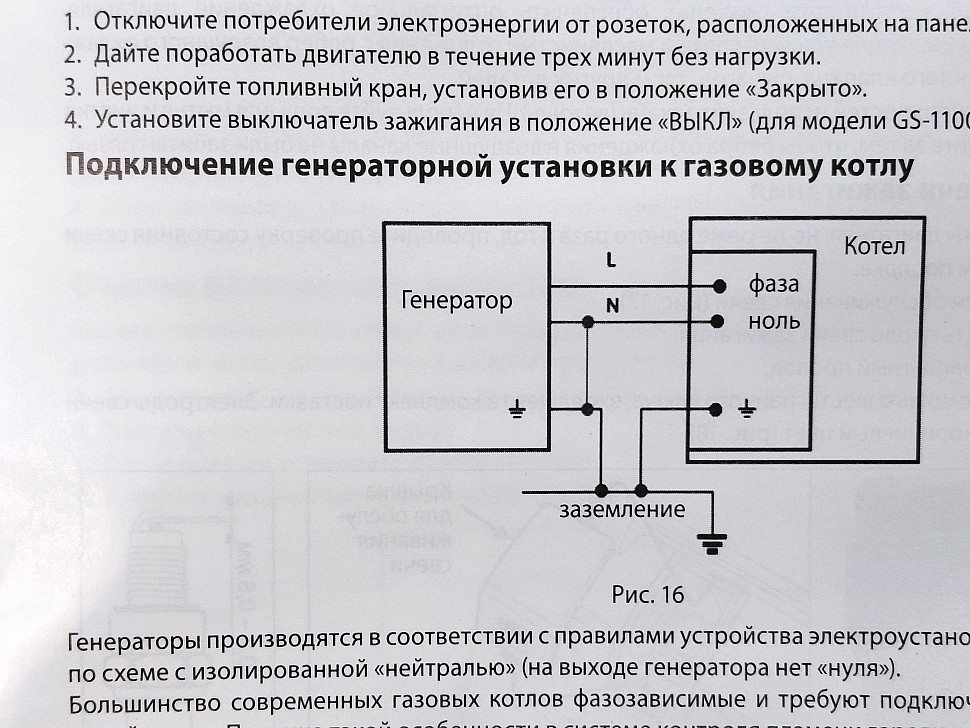

Если у вас по каким-то причинам котёл не может запуститься и выдаёт ошибки на экране, тогда нужно подключить котёл к генератору согласно схеме, из инструкции по эксплуатации. Обратитесь к профессиональному электрику для реализации данного подключения.

С данной схемой даже самый «привередливый» котёл заработает.

РАСХОД БЕНЗИНА

Проверим инверторный генератор Denzel GS-1100iF на расход топлива.

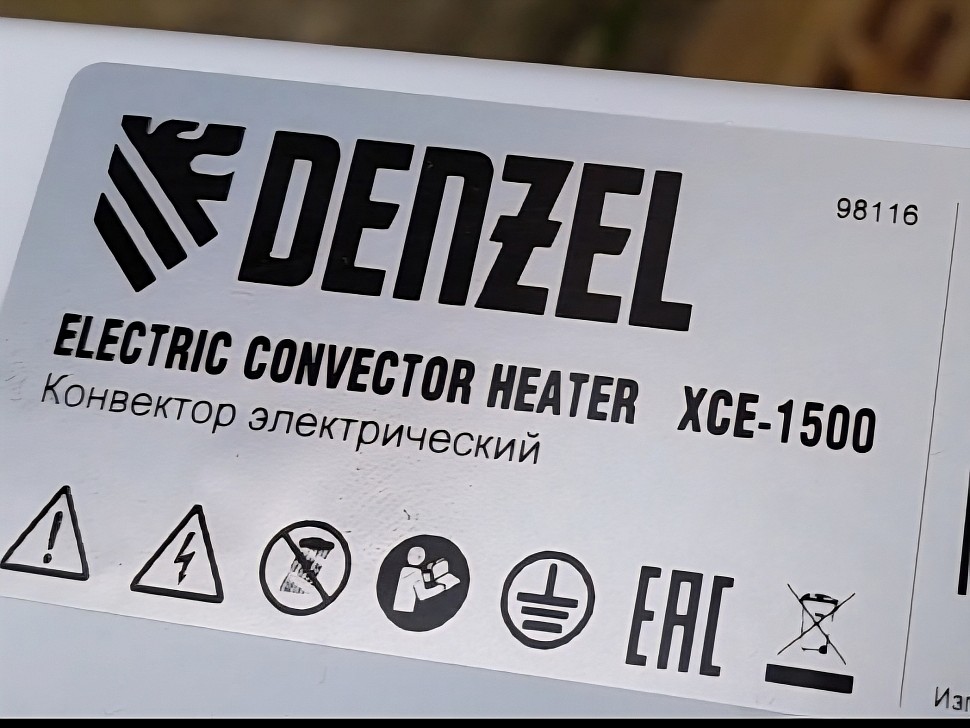

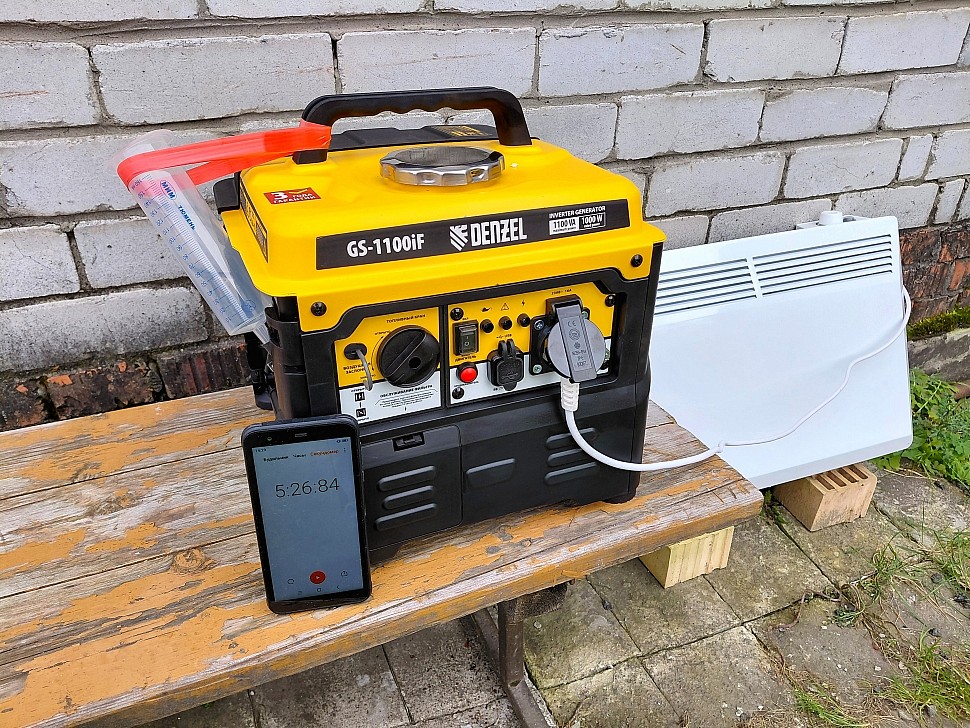

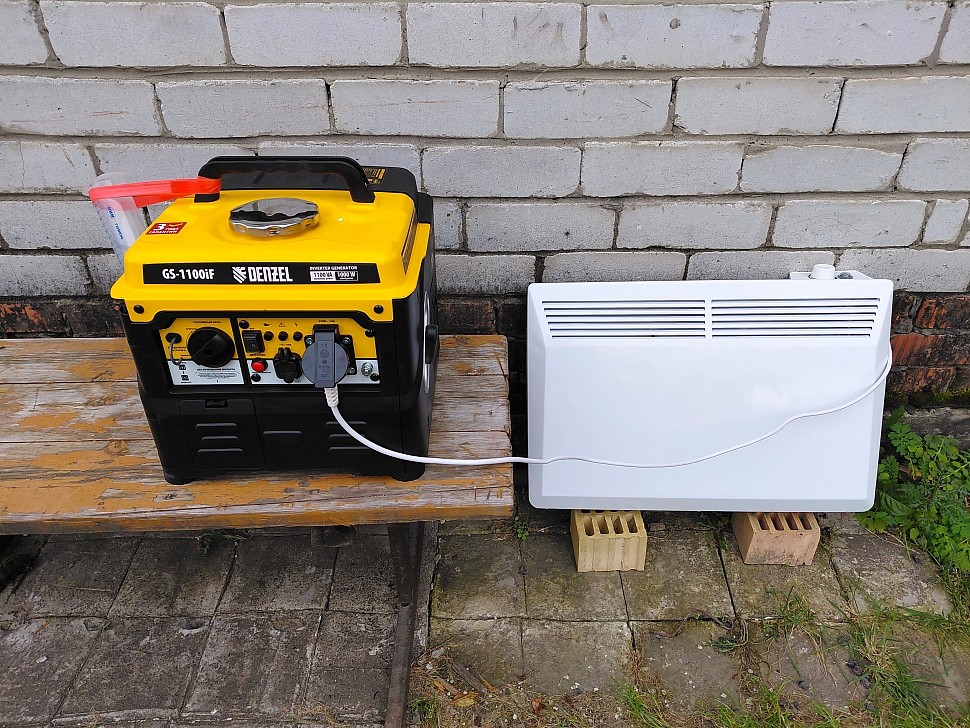

Для тестовой нагрузки был взят электрический конвектор Denzel XCE-1500 работающий в двух режимах 750/1500Вт. Нам потребуется первый режим на 750Вт, что составит 75% нагрузки на генератор.

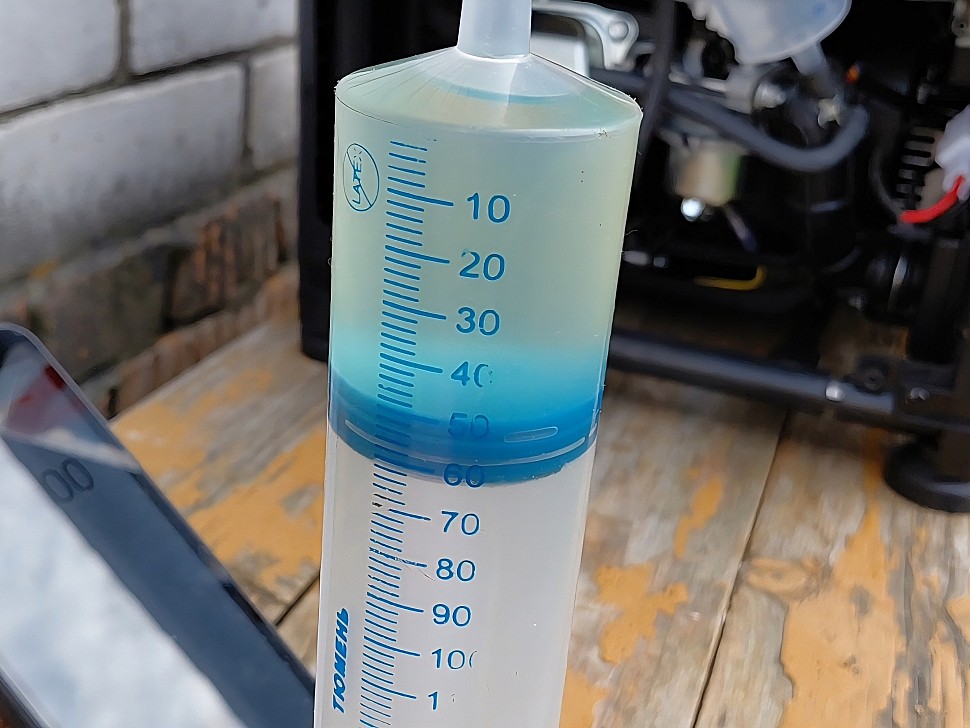

Берём ровно 50мл бензина и заливаем в заранее подготовленную ёмкость с подачей на прямую в карбюратор. Запускаем генератор, даём нагрузку в 750Вт и включаем секундомер.

Бензин полностью выработался за 5мин. 26сек. Получаем при полном баке бензина генератор Denzel GS-1100iF проработает непрерывно более 5 часов.

ЗАМЕР УРОВНЯ ШУМА

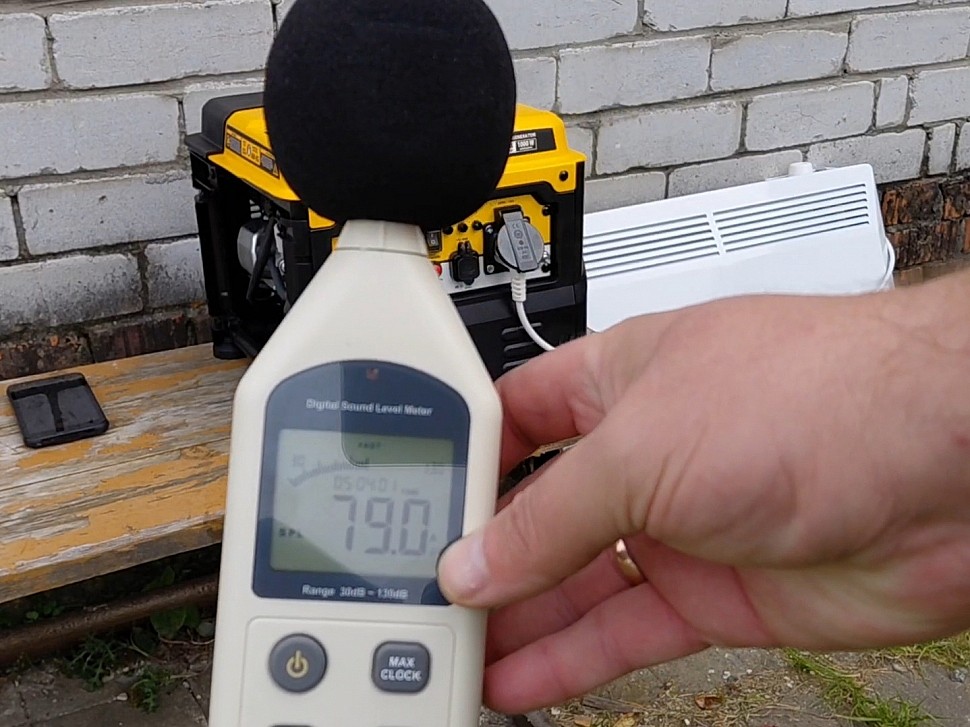

Инверторный генератор Denzel GS-1100iF потвердел заявленные характеристики, без нагрузки показав уровень шума 79дБ.

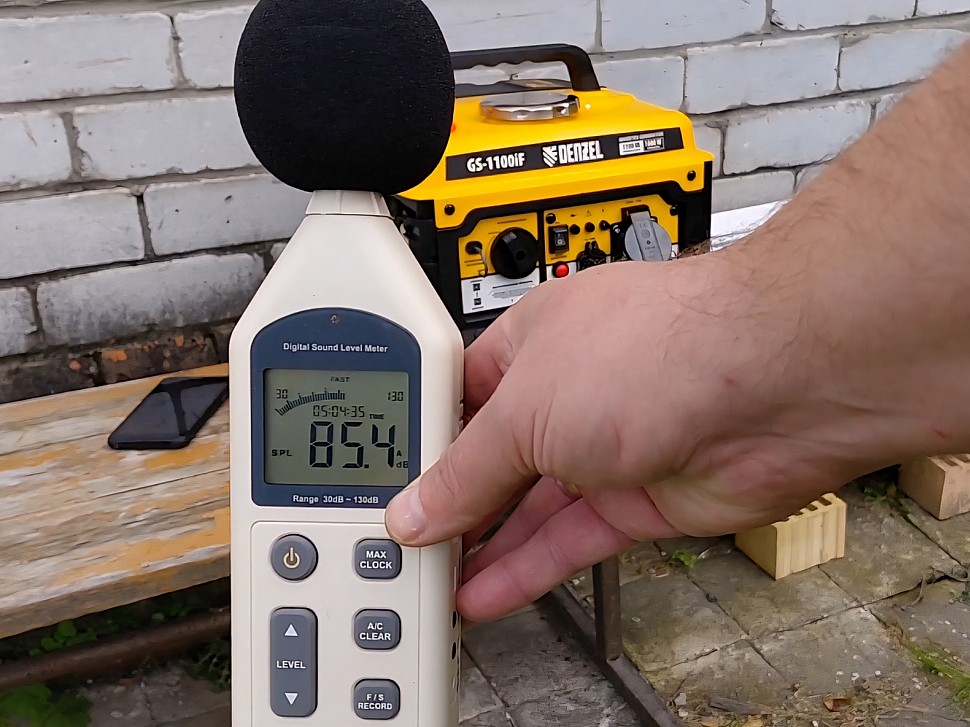

Под нагрузкой на 750Вт уровень звукового давления повысился до 85дБ.

Вывод

Инверторный генератор Denzel GS-1100iF отлично подойдёт для использования как резервный источник питания в частном доме при отключении электричества или в походе. При этом обеспечивая экономию топлива, сниженный уровень шума и компактность.
