Обзор циркулярной пилы DENZEL CS-165

Циркулярная пила – это инструмент, который используется для точной резки досок, брусьев, ламината, фанеры, ДСП, гипсокартона и т.д. В данной статье подробно рассмотрим и протестируем сетевую циркулярную пилу DENZEL CS-165.

Технические характеристики

Мощность мотора – 1200 Вт

Частота вращения – 5500 об/м

Диаметр пильного диска – 165 мм

Диаметр посадочного отверстия – 20 мм

Максимальная глубина пропила под углом 90° - 55 мм

Максимальная глубина пропила под углом 45° - 36 мм

Регулировка угла наклона – да

Регулировка глубины пропила – да

Блокировка шпинделя – да

Комплектация и внешний вид

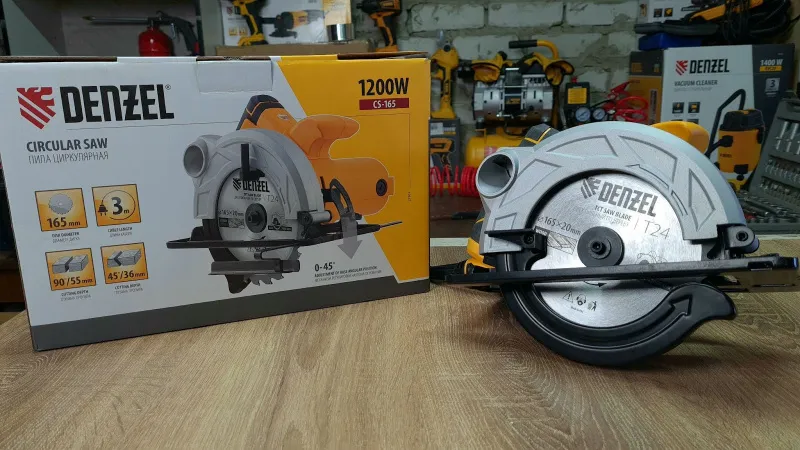

Циркулярная пила DENZEL CS-165 поставляется в картонной коробке.

Комплект поставки включает в себя шестигранной Г-образный ключ на 5 мм., для замены отрезного диска.

Направляющая линейка, для точного отрезания нужного размера. Линейка размечена до 10 см с шагом в 1 мм. С 10 до 20 см шаг в 5 мм.

Руководство по эксплуатации на двух языках Английском и русском. На последних страницах расположился гарантийный талон.

Внешний вид пилы со всех сторон.

Классический дизайн циркулярки, не потребует привыкания к работе.

Сетевой шнур – 3 метра. Удобно работать на расстоянии от розетки.

Корпус циркулярной пилы выполнен из пластика.

Предусмотрена система охлаждения и вентиляции электромотора, во избежание перегрева.

Легкий доступ к щеткам с внешней стороны корпуса, позволяют сделать их замену без разборки всего инструмента.

Верхняя рукоятка для дополнительного/двойного хвата полностью пластиковая.

Основная рукоятка двухкомпонентная с резиновыми вставками для более уверенного хвата.

Кнопка включения с защитой от случайного нажатия.

Лампа индикации загорается при включении циркулярной пилы в сеть.

Защита от излома и перегиба сетевого кабеля.

Верхний защитный кожух выполнен из алюминиевого сплава, дополнительно окрашен.

Отвод опилок и стружки в сторону, есть возможность подключения строительного пылесоса.

Указано направление вращения отрезного диска, при замене и установке нового соблюдать направление, указанное на самом диске.

Нижний защитный кожух выполнен из металла.

Подпружиненный механизм позволяет автоматически закрывать пильный диск сразу после распила материала.

Для ручного открытия и замены диска предусмотрен пластиковый флажок.

Пильный диск диаметром 165 мм на 24 зуба и центровочным отверстием в 20 мм предназначен для распила древесины.

Зубья оснастки оснащены твердосплавными напайками с ровной геометрией и имеют специальную заточку для качественной распиловки заготовок.

Станина полностью металлическая и окрашена в черный цвет.

Есть возможность наклона от 0 до 45 градусов, линейка с шагом в 5 градусов позволяет выставить нужный угол.

Для прямолинейного реза предусмотрены пару насечек под углом в 0 и 45 градусов.

Станина регулируется и по глубине пропила, от 0 до 55 мм.

Линейка с направляющей позволяет пилить одинаковое расстояние от края до среза.

Механический фиксатор шпинделя позволяет зафиксировать диск и открутить его штатным из комплекта шестигранником.

Разборка

Разборка циркулярной пилы DENZEL CS-165.

Кабель-менеджмент классический упрощенный.

Входящий сетевой провод отлично закреплен внутри корпуса рукоятки. Оторвать и вырвать так просто не получится.

Клеммная колодка – простое и надежное соединение.

Кнопка включения с защитой от случайного нажатия.

Лампа индикации включения в сеть и конденсатор фильтра радиопомех TNS-2H(TNS-2).

В данной модели циркулярной пилы установлен коллекторный (щеточный) двигатель мощностью 1200 Вт.

Статор электродвигателя.

Реле защиты от перегрева на обмотке отсутствует.

Щеточный узел с внешним доступом к щеткам.

Ротор электродвигателя.

Ось ротора опирается на закрытый промышленный подшипник с маркировкой 607ZZ.

Обмотка ротора дополнительно залита защитным слоем.

Наличие фрезеровки указывает на заводскую балансировку.

Массивный вентилятор охлаждения для прокачки воздуха через весь электромотор.

Ось редуктора на закрытом промышленном подшипнике.

Шайбы и болт крепления пильного диска к рабочей оси циркулярной пилы.

Тестирование

Хват руками удобный, можно работать как одной рукой, так и двумя сразу.

При включении в сеть загорается лампа, предупреждающая, что инструмент подключен и готов к работе.

Для тестирования циркулярной пилы DENZEL CS-165 взяты 2 доски и брусок. Также был подключен строительный пылесос, для уменьшения количества опилок на рабочем месте.

Первым прогоном был сделан прямой рез.

Вторым прогоном рез под углом 45 градусов.

Для сравнения, отключаем строительный пылесос и видим, как работает отвод стружки.

Без использования строительного пылесос только с одного реза остается много стружки на столе.

Линейка позволяет делать рез на заданном расстоянии без дополнительной разметки.

Рез половой доски толщиной 50 мм.

Пильный диск из комплекта отлично делает рез и не рвет древесину поперек волокон.

Рез получается ровным и чистым.

Вывод

Циркулярная пила DENZEL CS-165 отлично отработала по прямому назначению. Комплект поставки позволят работать сразу из коробки.
