В статье подробно разберем, как пользоваться штангенциркулем, правильно выполнять измерения и считывать показания по основной шкале и нониусу. Пошаговая инструкция поможет понять, как измерять штангенциркулем, пользоваться механической или электронной моделью и избегать распространенных ошибок.

Что такое штангенциркуль

Штангенциркуль – это измерительный инструмент, который определяет размеры деталей с точностью до десятых и сотых долей миллиметра В отличие от линейки (погрешность 0,5 – 1 мм) и рулетки (1 – 2 мм), инструмент выдает точность 0,05 – 0,1 мм. Разница, которая решает, войдёт ли одна деталь в другую или будет болтаться.

Инструмент решает четыре задачи.

1. Измерение наружного диаметра: толщина, ширина, диаметр вала, трубы.
2. Внутренний размер – диаметр отверстия, ширина паза, расстояние между стенками.
3. Определение глубины отверстия, уступа, канавки.
4. Измерение расстояния от края до края с перепадом высот.

Без штангенциркуля невозможно качественно подобрать подшипник, заменить трубку в фитинге, выточить деталь на токарном станке или собрать мебель, где соединения рассчитываются «в ноль».

Из чего состоит штангенциркуль

Разберем основные элементы, из которых состоит прибор.

Штанга или основная линейка – это неподвижная часть с главной миллиметровой шкалой. На ней нанесены деления через 1 мм.

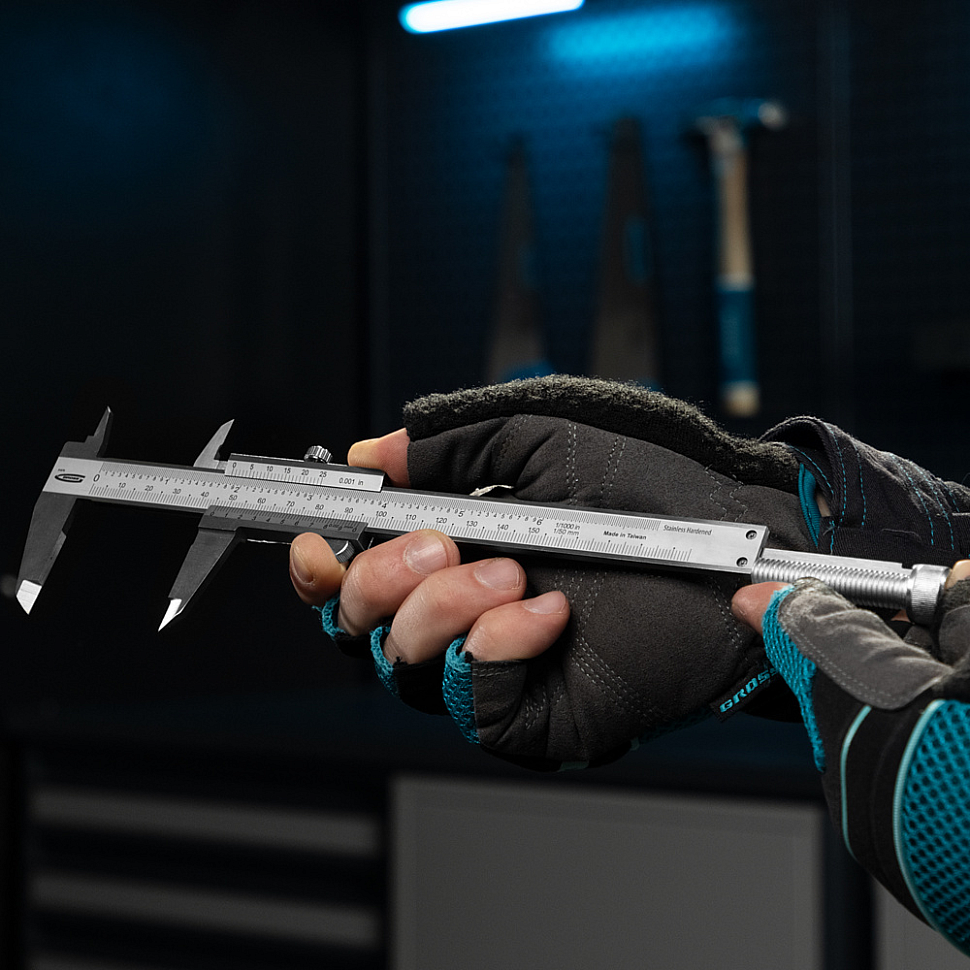

Рамка, она же подвижная каретка, которая скользит по штанге. На рамке есть разметка – нониус (у механических моделей) или дисплей и датчик (у электронных).

Нониус или верньер – это дополнительная шкала на рамке с 20 или 10 делениями. Позволяет определить доли миллиметра.

Верхние губки (для внутренних размеров). Разводятся для измерения штангенциркулем внутреннего диаметра (отверстия). Рабочие кромки внешние.

Нижние губки (для измерения наружных размеров). Сводятся для измерения наружного диаметра (вала, трубы). Рабочие кромки внутренние.

Глубиномер (щуп) – это тонкий стержень, выезжающий из торца рамки. Упирается в стенку отверстия.

Винт фиксации рамки стопорит подвижную каретку в нужном положении, чтобы снять показания после извлечения из детали.

На прецизионных моделях есть колесико микрометрической подачи. Оно обеспечивает тонкую подстройку рамки без рывков.

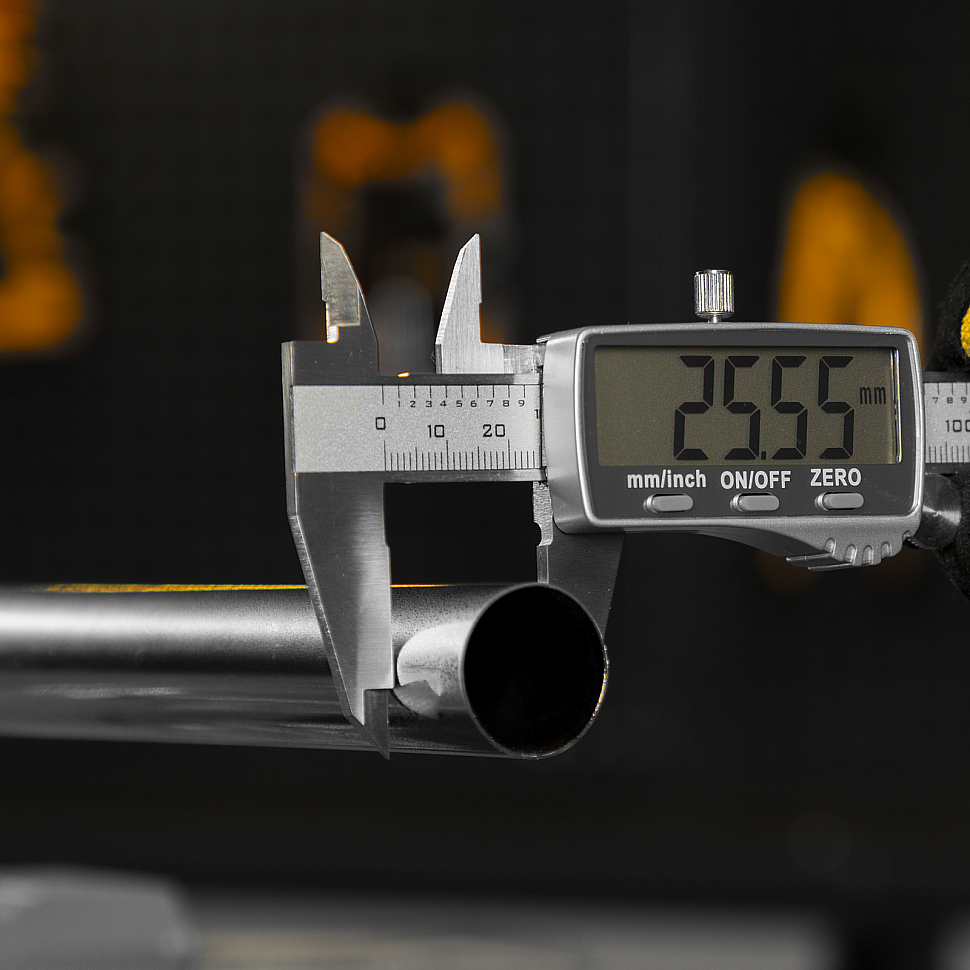

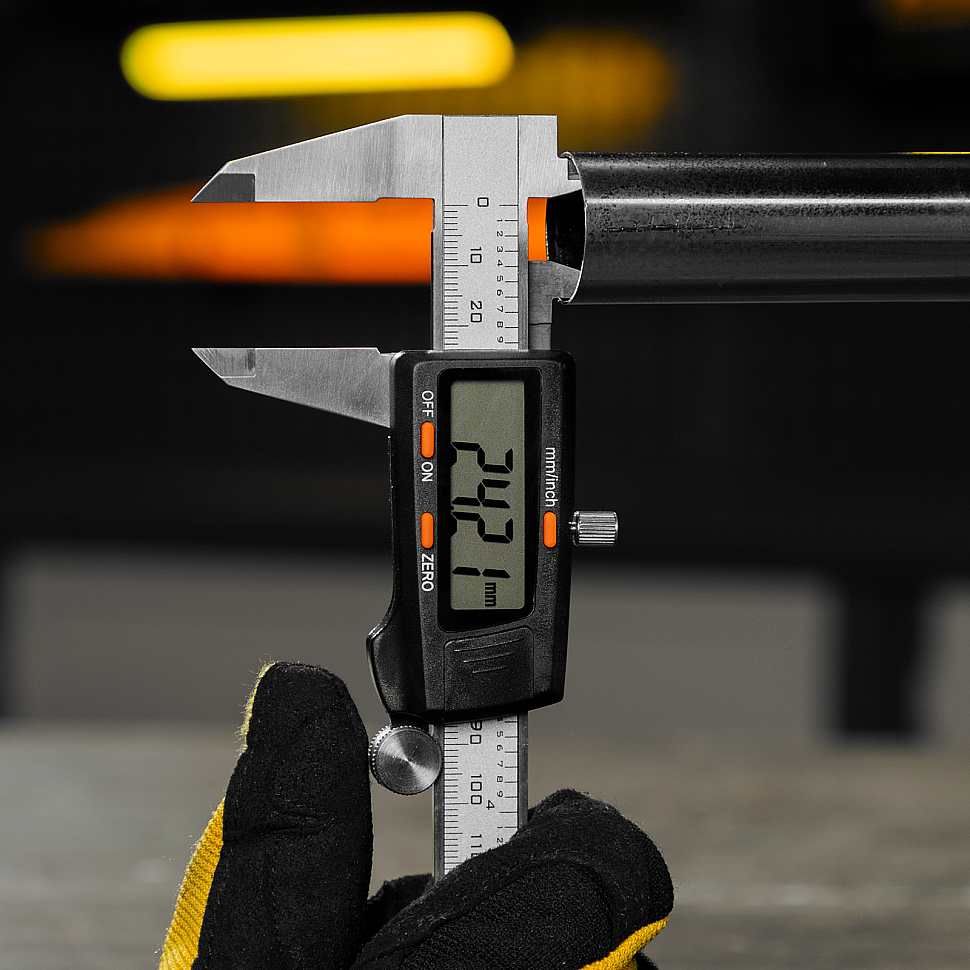

У электронных штангенциркулей вместо нониуса на рамке располагается дисплей, на котором отображаются показатели. На рамке также есть кнопка ON/OFF – включение/выключение дисплея. Кнопка ZERO (SET), используется для обнуления показаний в текущем положении. Например, после зажима детали обнулить, чтобы вести относительное измерение. Кнопка mm/inch – переключение между миллиметрами и дюймами.

Как правильно пользоваться механическим штангенциркулем. Пошаговая инструкция

Читать показания нониуса на механическом штангенциркуле – это важнейший навык. Для цифрового достаточно взглянуть на дисплей, но принцип нониуса понимать обязательно, ведь батарейка может сесть в неподходящий момент, и тогда спасет только шкала.

Допустим, вам подобрать хомут для полипропиленовой трубы. Точность ±0,5 мм не подходит, хомут будет жать или болтаться. Нужно с точностью до 0,1 мм.

• Возьмите инструмент.

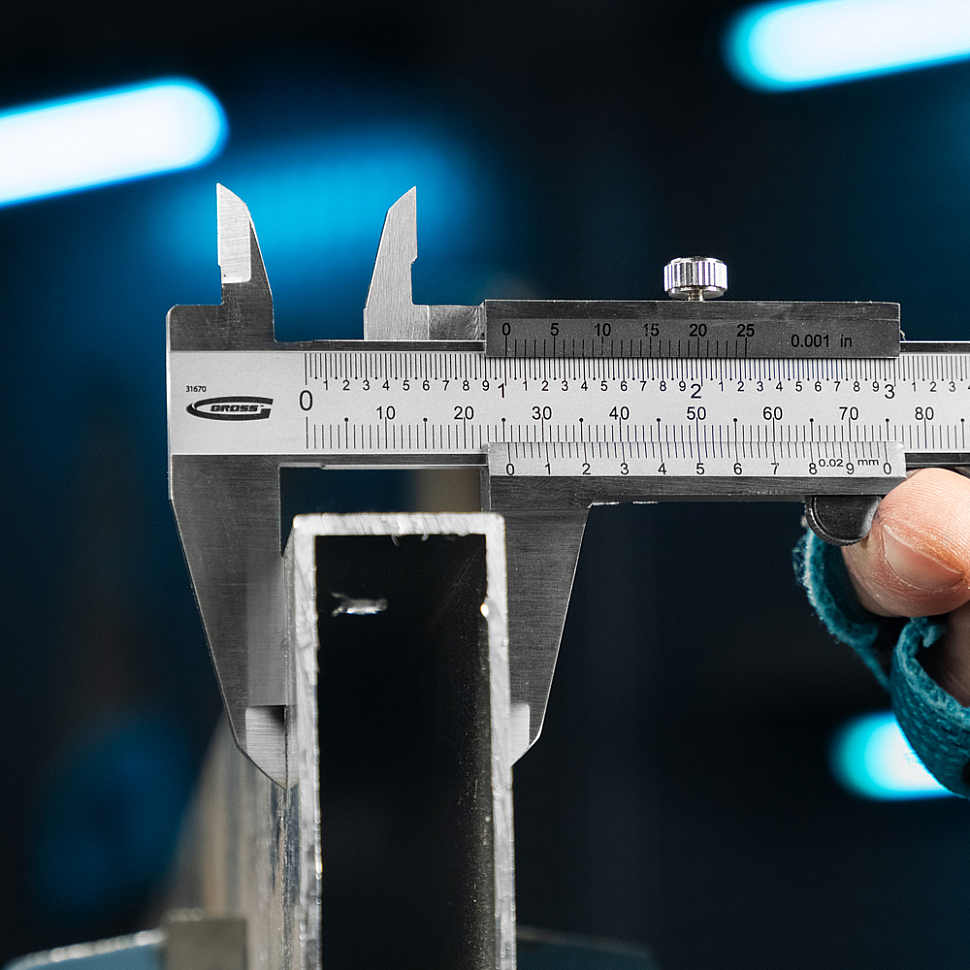

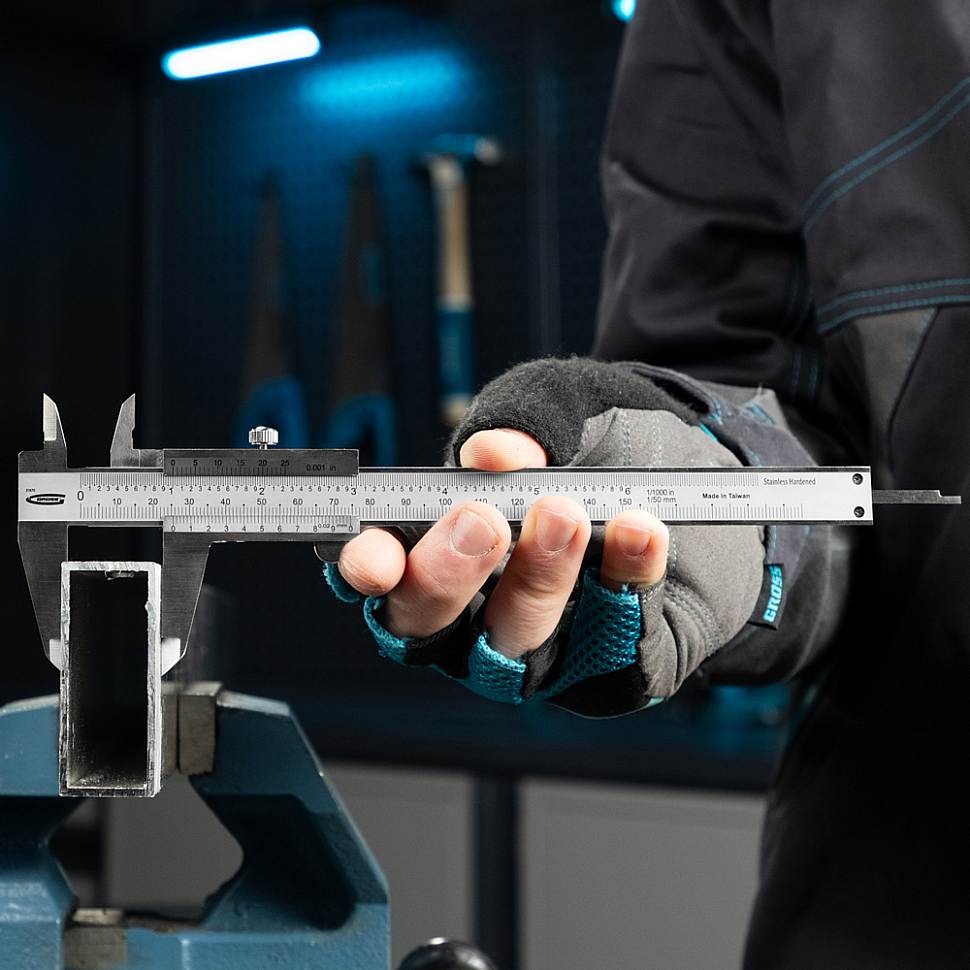

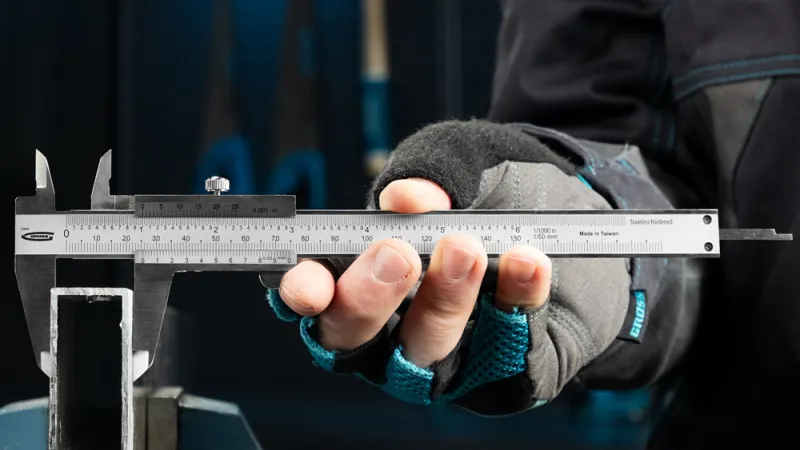

• Установите нижние губки (рабочие кромки внутренние) с внешней стороны трубы.
• Плотно прижмите губки к трубе, но без избыточного усилия, деталь не должна деформироваться.

• Удерживайте прибор строго перпендикулярно оси трубы, если наклоните – получите эллипс, размер будет меньше истинного.
• Зафиксируйте рамку. Затяните винт фиксации.
• Аккуратно извлеките инструмент, не касаясь губками детали.
• Снимите показания.

Как пользоваться нониусом

Алгоритм чтения показаний механического штангенциркуля такой.

Снимаем целые миллиметры. Смотрим, какое деление на основной шкале совпало с нулевой отметкой нониуса или оказалось слева от нее. Это и есть целые единицы, миллиметры.

Снимаем десятые и сотые доли миллиметра. Цена деления нониуса 0,1 мм, 0,05 мм или 0,02 мм в зависимости от инструмента, указана на рамке.

Находим на нониусе то деление, которое точно совпадает с любым делением основной шкалы. Порядковый номер крупного штриха на шкале – это десятые доли миллиметра.

Порядковый номер промежуточного деления нужно умножить на цену деления нониуса и тогда мы получаем сотые доли.

Складываем. Целые миллиметры + десятые и сотые доли.

Пример: Если 0 нониуса прошел отметку 15 мм на штанге, а третье деление нониуса совпало с риской на штанге — размер = 15,3 мм (для нониуса с 10 делениями ценой 0.1 мм).

Чтобы правильно пользоваться шкалой нониуса важно знать, что на нониусе нужен только тот штрих, который идеально, без зазора лежит на одной линии со штрихом основной шкалы. Если совпадают два соседних, значит, рамка стоит между двумя значениями, и точность ограничена погрешностью.

Как пользоваться электронным штангенциркулем

Прежде чем приступать к измерениям электронным штангенциркулем необходимо проверить «ноль».

Сожмите губки инструмента и убедитесь, что на дисплее «ноль». Это гарантирует точность измерений.

Как измерить внутренний диаметр корпуса электродвигателя, чтобы подобрать втулку.

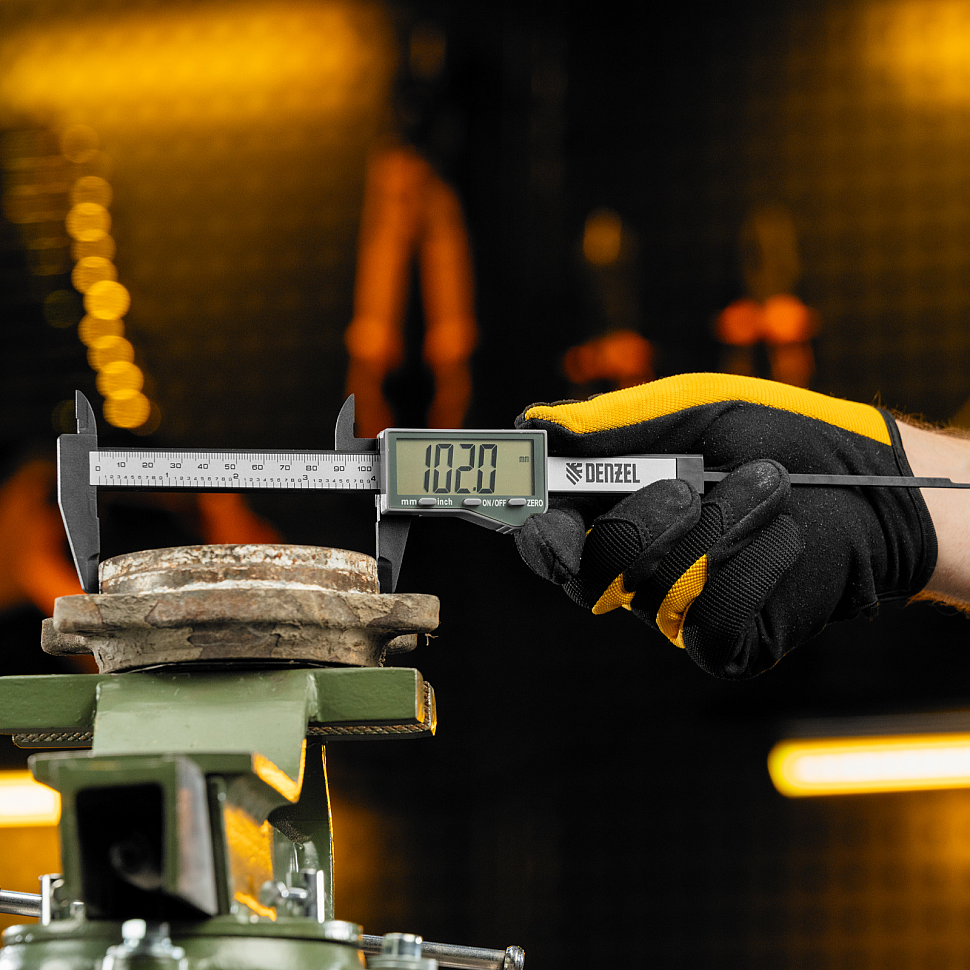

• Вставьте верхние губки (для внутренних измерений) в отверстие.
• Разведите губки до легкого касания стенок. Рамка перестанет ходить. Не давите, иначе губки разойдутся шире нужного.

• Зафиксируйте винт.
• Извлеките штангенциркуль и считайте показатели с дисплея.

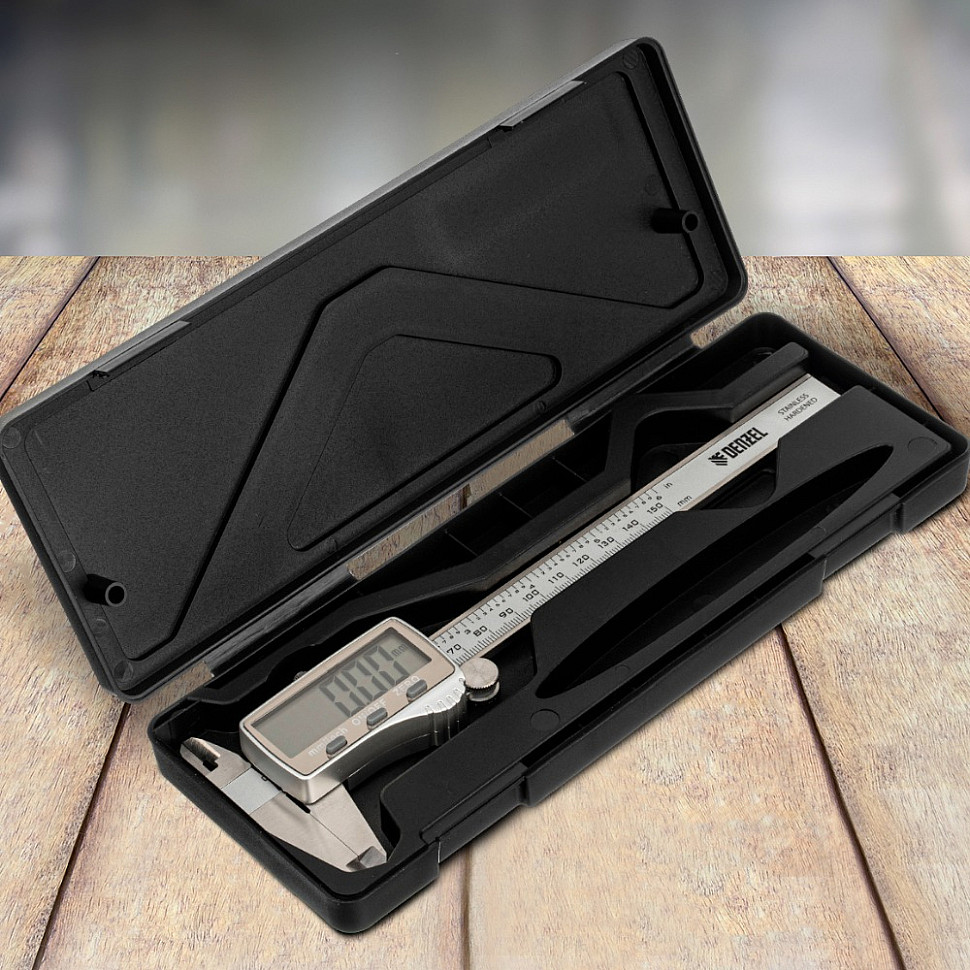

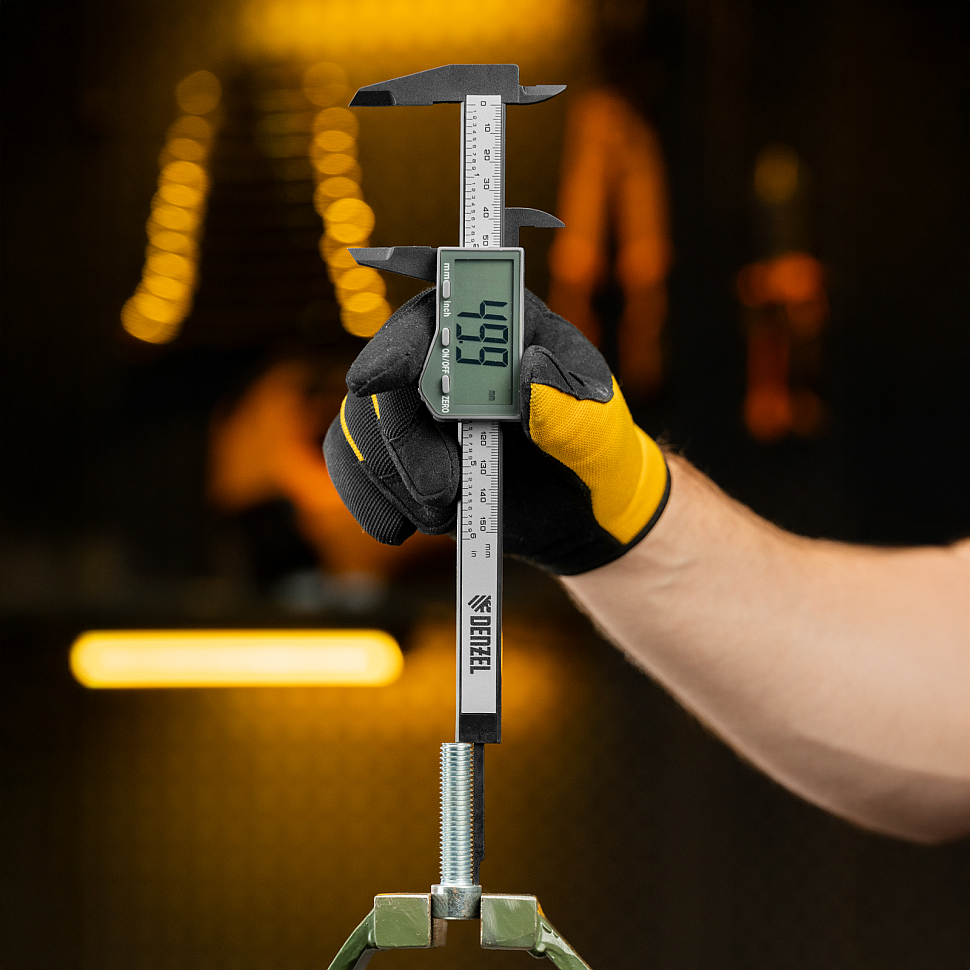

Купить штангенциркуль электронный Denzel

Как пользоваться глубиномером штангенциркуля

Если вам необходимо просверлить глухое отверстие под посадку штифта и вам нужна точная глубина. Вам поможет штангенциркуль с глубиномером.

Глубиномер – это тонкий стержень, который выдвигается из торца инструмента и упирается в дно углубления.

Уприте торец штанги (не губки!) в край детали.

Опустите глубиномер до упора в отверстие. Держите инструмент строго перпендикулярно поверхности. Перекос уводит показания на 1 – 2 мм.

Считайте показания. Обычно глубиномер показывает правильное значение при работе, но для проверки можно зафиксировать рамку и извлечь.

Купить штангенциркуль с глубиномером

Типичные ошибки при измерении

При измерении штангенциркулем необходимо соблюдать ряд правил, чтобы работа была безопасной и эффективной. Чего делать категорически нельзя:

Категорически нельзя измерять штангенциркулем вращающуюся деталь. Даже «на малых оборотах». Инструмент вырвет из рук, а вы получите травму.

Не ставьте прибор на твердую поверхность губками вниз. Нониус и губки очень хрупкие.

Падение с высоты может сбить настройки нониуса на 0,2 – 0,3 мм. Кладите инструмент только на бок или в футляр.

Не прикладывайте избыточное усилие при измерении. Нормальное зажатие детали, когда она не выпадает из губок при легком встряхивании, но не «трещит» от сжатия. Чрезмерная сила деформирует и деталь, и губки.

Нельзя очищать прибор спиртом или ацетоном. Жидкости проникают внутрь и разъедают смазку, механизм нониуса или электроника даст сбой. Протирайте инструмент сухой тканью.

Не оставляйте батарейку в цифровом штангенциркуле. Электролит протекает и разрушает контакты. Вынимайте батарейку на хранении.

Видео: как пользоваться штангенциркулем

Штангенциркуль – это второй язык в мире точности. Пока вы пользуетесь линейкой, вы смотрите на мир с точностью до «около 5 мм» и удивляетесь, почему детали не подходят. Как только вы переходите на нониус, мир становится четким.

И последнее: даже самый дешевый инструмент за 500-800 рублей, если он исправен и настроен, дает точность 0,1 мм. Этого хватает для 95% бытовых и ремонтных задач.

Теперь вы знаете, как правильно пользоваться штангенциркулем, измерять наружные и внутренние размеры, определять глубину отверстий и считывать показания по основной шкале и нониусу. Регулярная практика поможет быстро освоить измерение штангенциркулем и получать точные результаты.

Чтобы закрепить знания и увидеть весь процесс измерения на практике, рекомендуем посмотреть видео о том, как пользоваться штангенциркулем. Наглядная инструкция поможет быстрее освоить инструмент и избежать распространенных ошибок.
